The study of the effect of precipitating n-hexane in the oil asphaltenes West Salym
- Authors: Kuzmenko O.S.1, Kulkov M.G.1, Korzhov Y.V.1, Nekhoroshev S.V.1
-
Affiliations:
- Yugra State University
- Issue: Vol 12, No 3 (2016)
- Pages: 26-34
- Section: Articles
- Published: 15.09.2016
- URL: https://vestnikugrasu.org/byusu/article/view/7408
- DOI: https://doi.org/10.17816/byusu201612326-34
- ID: 7408
Cite item
Full Text
Abstract
The oil is co-featured bout dispersion and by influencing the nature of mutually-interacting between the parish-contact, resins and asphaltene-mi, it becomes possible to control the processes of structure-turoobrazovaniya in the oil system. Therefore, for the rose-ciency technologies extraction of residual oil using carbon-hydrogen solvent was conducted to study the pro-asphaltene precipitation process oil with an increase in its concentration of n-hexane. As a result of experiments, it was found that pro-process asphaltene precipitation with n-hexane from the oil West but Salymmestorozhde-tion attended by at least two groups of substances, which differ in the various content-eat aromatic fragmentsing and sulfoxide groups. In the first asphaltenes precipitated with a maximum content of aromatic moieties and sulfoxide groups. Soviet-seater with asphaltenes from crude oil West Salymcoprecipitated alkanes of different mole- cular-weight that Vero yatno form a skin during the circle-asphaltene particles.
Keywords
Full Text
Введение
Нефть, как сложная многокомпонентная система, отличается значительной нестабильностью физических свойств (плотность, вязкость, фазовый состав и др.), которые являются определяющими при выборе технологии нефтедобычи на новых месторождениях. При этом заметные изменения в физических свойствах могут быть вызваны не только переменами в термодинамических параметрах системы, но и в ее химическом составе. Учитывая, что нефть каждого месторождения имеет уникальный химический состав и комплекс физических свойств, для нефтедобывающих предприятий представляют актуальность исследования нефти в направлении «состав – свойства».
Как известно, нефть представляет собой дисперсную систему, и, воздействуя на характер взаимодействия между парафинами, смолами и асфальтенами, становится возможным управлять процессами структурообразования в нефтяной системе. Так, при сильном разбавлении нефти алканами нормального строения происходит полное осаждение асфальтенов [2]. Поэтому для повышения эффективности технологий извлечения остаточной нефти с применением углеводородных растворителей проводилось изучение процесса осаждения асфальтенов нефти при повышении в ней концентрации н-гексана. При этом предполагали, что жидкий нефтепродукт над образовавшимся осадком должен иметь физические свойства, отличные от исходной нефти.
Экспериментальная часть
Смеси нефти Западно-Салымского месторождения с содержанием н-гексана от 10 до 90 %(об.) выдерживали в покое в герметично закрытых стеклянных колбах в темном месте при комнатной температуре в течение 3-х суток. По истечении 1, 2 и 3 суток экспозиции пробы этих смесей обрабатывали в центрифуге ORTO ALRESA (Испания) для выделения осаждающихся н-гексаном веществ (условия разделения: 1900 об/мин, 10 мин., температура 20 оС). После центрифугирования для жидкой фазы определяли показатель преломления, состав и распределение н-алканов (С8-С34), особенности молекулярного спектра поглощения, а для твердой фазы – массу осадка (после отмывки горячим гексаном) и особенности молекулярного спектра поглощения.
Измерение плотности нефти выполняли с использованием набора ареометров АОН-1 (ОАО «Стеклоприбор», Россия). Измерение показателя преломления смесей нефти с гексаном выполняли при помощи портативного рефрактометра REFRACTO 30P («MettlerTolledo», Япония) при температуре 20 оС.
Условия хроматографического анализа: газовый хроматограф «Сlarus 500» (PerkinElmer) с пламенно-ионизационным детектором, капиллярная колонка «Elite-5MS» (5 % дифенил диметилполисилоксан; 30 м х 0,25 мм х 0,25 мкм), инжекция с делением потока 1:15, газ-носитель – азот, объем пробы – 0,5 мкл.
Условия регистрации ИК-спектров: ИК-Фурье спектрометр «Nicolet iS10» (ThermoScientific), метод ОНПВО на кристалле селенида цинка, количество сканирований – 16, разрешение – 4 см-1, усиление – 4, частота сканирований – 0,6329, апертура – 100, детектор – DTGS KBr, диапазон сканирования – 4000–650 см-1. Обработку спектров проводили при помощи программного обеспечения «Omnic 9» (ThermoNicoletCorp).
Обсуждение результатов
Сравнение полученного значения расчетной плотности нефти (0,8961 м г/см3) с результатами ареометрического измерения (0,8826 г/см3) показало, что его относительное отклонение от истинного значения равняется +1,53 %.
На рис. 1 представлена графическая зависимость показателя преломления смесей исследуемой нефти с н-гексаном от объема его добавки, построенная по экспериментальным данным. Эта зависимость имеет линейный характер и с высокой степенью корреляции может быть описана уравнением первого порядка. Полученные результаты полностью согласуются со свойствами показателя преломления для идеальных систем, у которых процесс смешения компонентов протекает без изменения их объема и поляризуемости.

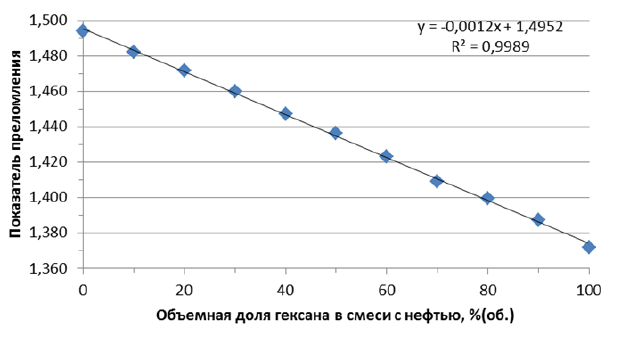

Рисунок 1 – Зависимость показателя преломления смесей нефти Западно-Салымского месторождения с н-гексаном от объемной доли его добавки
Одновременно с изучением влияния добавки гексана на показатель преломления нефти изучалась его зависимость от времени, прошедшего с момента получения смеси до момента измерения ее показателя преломления (рис. 2). При этом явно выраженной динамики в колебаниях показателя преломления за период выдержки (70 часов) обнаружено не было.
В результате хроматографического исследования было установлено, что в нефти Западно-Салымского месторождения содержится 9,21 % мас. алканов нормального строения (в сумме с пристаном и фитаном) с числом атомов углерода в молекуле от 7 до 33. При этом больше всего в данной нефти содержится н-октана и н-нонана (по 0,87 %), а менее всего – тритриаконтана (0,03 %). Хроматограмма исходной нефти представлена на рис. 3, результаты определения н-алканов – в табл. 1, их распределение – на рис. 4.

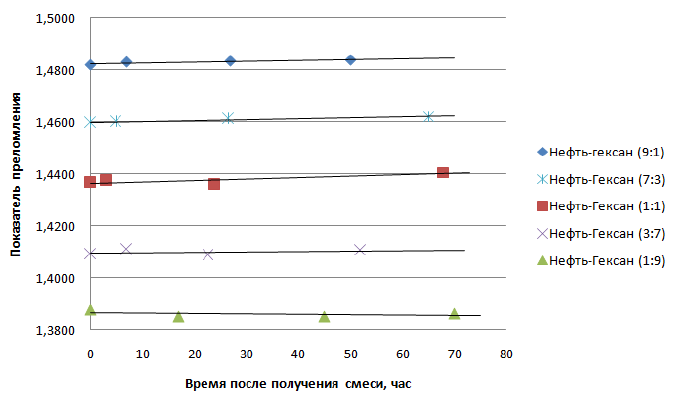

Рисунок 2 – Влияние времени, прошедшего с момента получения смеси, на результаты измерения показателя преломления смесей нефти с н-гексаном

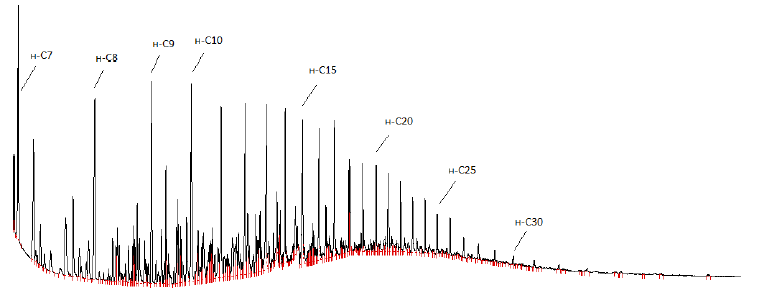

Рисунок 3 – Хроматограмма нефти Западно-Салымского месторождения
Таблица 1. Содержание алканов нормального строения в нефти Западно-Салымского месторождения
Алкан | Содержание, % (мас.) |
| Алкан | Содержание, % (мас.) |
н-С7 | 0,79 |
| н-С21 | 0,24 |
н-С8 | 0,87 |
| н-С22 | 0,23 |
н-С9 | 0,87 |
| н-С23 | 0,16 |
н-С10 | 0,69 |
| н-С24 | 0,19 |
н-С11 | 0,62 |
| н-С25 | 0,14 |
н-С12 | 0,59 |
| н-С26 | 0,15 |
н-С13 | 0,52 |
| н-С27 | 0,09 |
н-С14 | 0,49 |
| н-С28 | 0,07 |
н-С15 | 0,35 |
| н-С29 | 0,06 |
н-С16 | 0,33 |
| н-С30 | 0,05 |
н-С17* | 0,50 |
| н-С31 | 0,05 |
н-С18** | 0,56 |
| н-С32 | 0,04 |
н-С19 | 0,26 |
| н-С33 | 0,03 |
н-С20 | 0,24 | * в сумме с пристаном; ** в сумме с фитаном. |

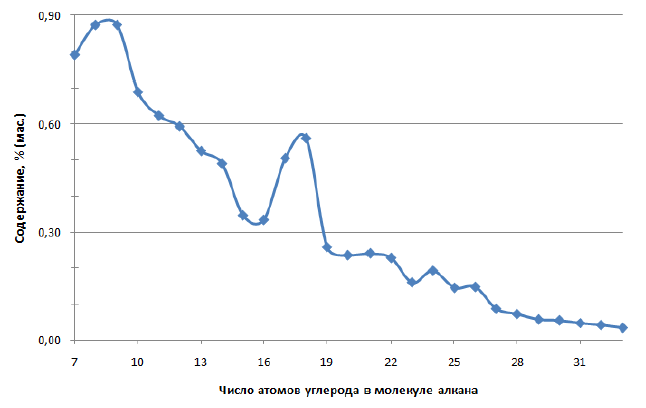

Рисунок 4 – Зависимость содержания н-алканов в нефти ЗС50346к49 от числа атомов углерода в их молекулах
В общей картине распределения индивидуальных н-алканов наблюдается выраженная тенденция к снижению концентрации углеводородов по мере увеличения атомов углерода в их молекулах. Относительно высокие концентрации н-гептадекана и н-октадекана на фоне ближайших н-алканов объясняются тем, что их концентрации были измерены в сумме с пристанном и фитаном (по причине неполного разделения соответствующих хроматографических пиков в выбранных условиях анализа).
Сравнительное исследование результатов хроматографического анализа жидкой фазы смесей нефти с н-гексаном выполняли после их нормировки, для чего сумму площадей хроматографических пиков всех н-алканов (с н-С7 по н-С33) в смеси принимали за единицу. Как видно из рис. 5, при добавлении н-гексана к нефти характер распределения алканов н-С7 – н-С33 не претерпевает значительных изменений, а по мере увеличения объемной доли н-гексана происходит малозначительное накопление н-алканов средней фракции (н-С16 – н-С20). При этом на характер распределения алканов в смесях нефти с н-гексаном оказывает некоторое неоднозначное влияние за время, прошедшее с момента получения смеси до момента хроматографирования ее пробы. На рис. 6 можно наблюдать, что за первые сутки после получения смеси нефти с большим количеством н-гексана происходит некоторое накопление в жидкой фазе высокомолекулярных н-алканов, содержание которых в последующие сутки понижается до промежуточного уровня. Обнаруженное явление можно отнести к незначительным и объяснить процессом установления термодинамического равновесия в насыщенном растворе после изменения состава растворителя, а также ошибкой примененного метода анализа.
В процессе изучения асфальтенового осадка, образующегося в результате разбавления нефти гексаном, было обнаружено, что на осаждающихся частицах накапливается значительное количество желеобразного вещества, которое полностью растворяется при промывании осадка горячим гексаном. Этим явлением соосаждения части углеводородов с асфальтенами можно объяснить наблюдаемые изменения в распределении н-алканов в жидкой фазе. Результаты хроматографического анализа показали (рис. 7), что соосажденное с асфальтенами вещество содержит н-алканы с числом атомов углерода в их молекулах до 42. При этом характер распределения н-алканов в сольватной оболочке асфальтенового осадка претерпевает некоторые изменения по мере увеличения количества н-гексана в смеси. Эти изменения заключаются в накоплении в сольватной оболочке осадка низкомолекулярных н-алканов (24 и менее атомов углерода в молекуле) и в снижении концентрации высокомолекулярных представителей данного гомологического ряда (37 и более атомов углерода в молекуле). Распределение н-алканов в промежуточном диапазоне молекулярных масс претерпевает изменения на менее значительном уровне.

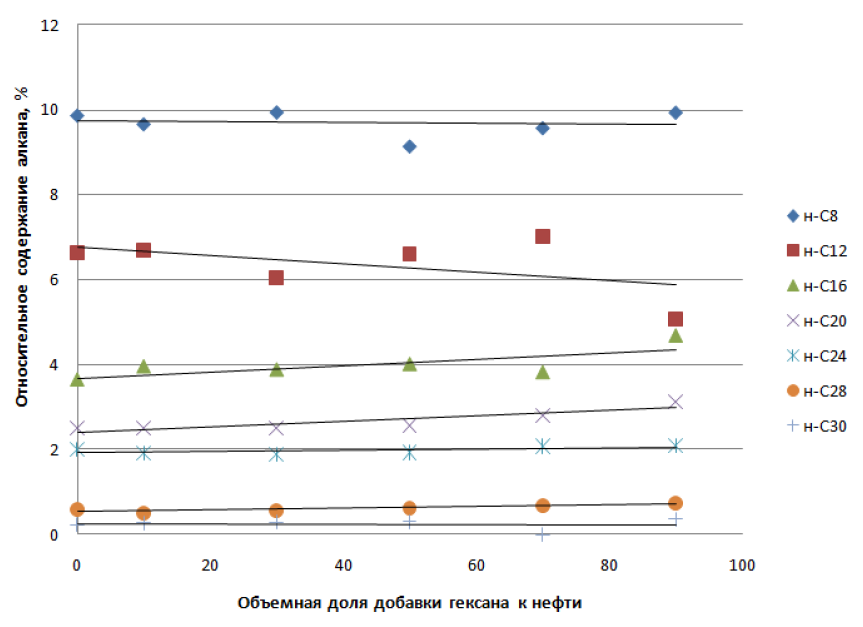

Рисунок 5 – Зависимость относительного содержания индивидуальных н-алканов от объема добавки гексана к нефти после 3-х суток выдержки
Если рассмотреть зависимость количества образовавшегося осадка от степени разбавления нефти н-гексаном (рис. 8), то в области низких концентраций гексана (50 % и менее) можно обнаружить образование примерно одинакового количества осадка, доля которого не превышает 0,1 % от массы нефти. В случае дальнейшего разбавления системы н-гексаном происходит пропорциональное увеличение доли осадка как самих асфальтенов, так и углеводородов в сольватной оболочке. Таким образом, полученные результаты указывают на сложность процесса осадкообразования в нефти при ее разбавлении в гексане, что можно объяснить участием в нем как минимум двух групп веществ, которые должны отличаться между собой химическим или фазовым составом.
Для поиска отличий в строении двух групп асфальтенов, которые осаждаются в процессе разбавления изучаемой нефти н-геканом, осуществлялся раздельный сбор осадков, образующихся на начальной и конечной стадиях их выпадения. Для этого получали смесь нефти с содержанием гексана 20 % (об.) и после ее выдерживания в течение 1 суток при комнатной температуре выполняли центрифугирование для выделения осаждающихся н-гексаном веществ. После центрифугирования осадок, обозначенный как фракция 1, отделяли, отмывали горячим н-гексаном в аппарате Сокслета и регистрировали его ИК-спектр. К оставшейся жидкой фазе смеси нефти с н-гексаном еще добавляли н-гексана до его общей концентрации 60 % в смеси. Смесь выдерживали в течение 1 суток при комнатной температуре и разделяли центрифугированием. После центрифугирования осадок, обозначенный как фракция 2, отделяли, промывали горячим н-гексаном в аппарате Сокслета и регистрировали его ИК-спектр. К оставшейся жидкой фазе смеси нефти с н-гексаном еще добавляли н-гексана до его общей концентрации 90 % в смеси. Смесь выдерживали в течение 1 суток при комнатной температуре и разделяли центрифугированием. После центрифугирования осадок, обозначенный как фракция 3, отделяли, промывали горячим н-гексаном в аппарате Сокслета и регистрировали его ИК-спектр. Результаты сравнения интенсивностей характеристичных полос поглощения в ИК-спектрах выделенных асфальтенов (рис. 9–11) представлены в табл. 2.

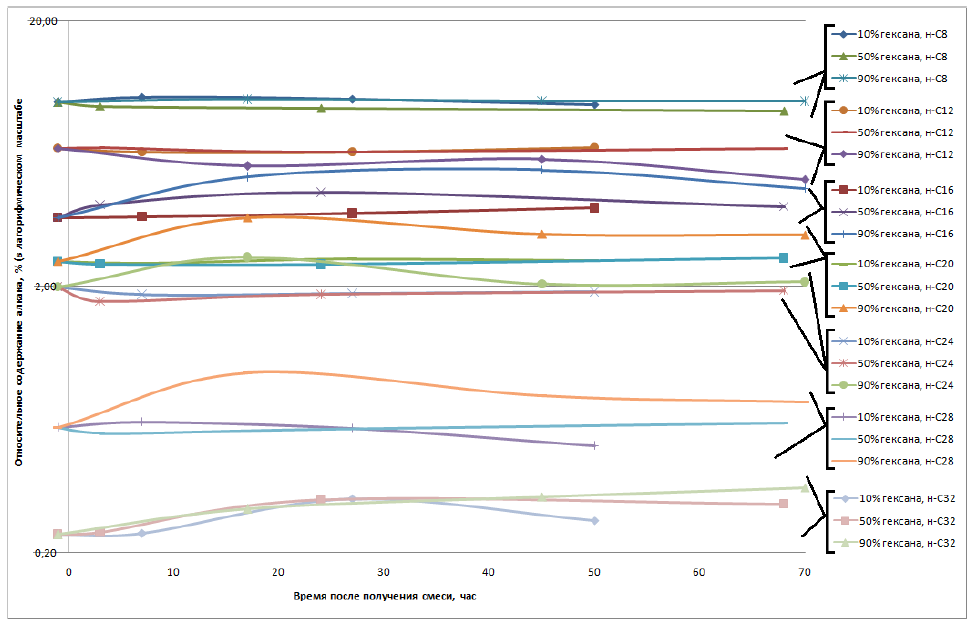

Рисунок 6 – Зависимость относительного содержания отдельных н-алканов от времени выдержки смеси нефти с н-гексаном в различных соотношениях

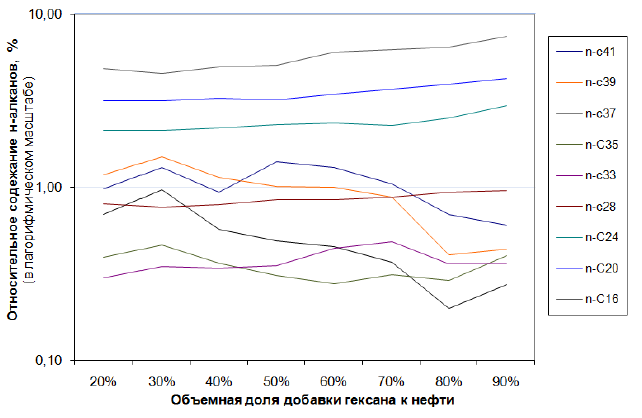

Рисунок 7 – Распределение индивидуальных н-алканов в сольватной оболочке асфальтенового осадка в зависимости от объема н-гексана, добавленного в нефть

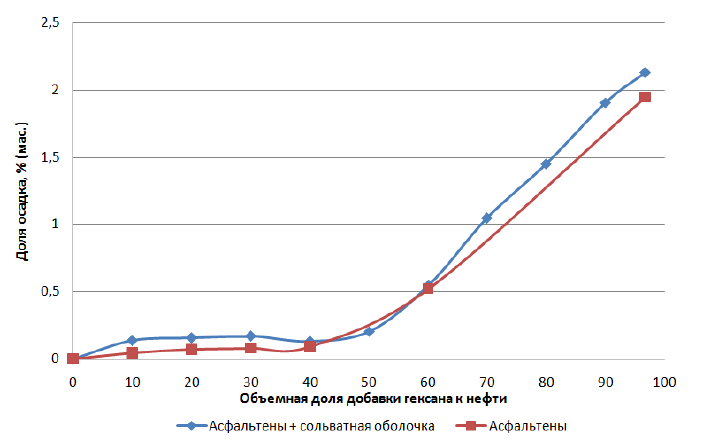

Рисунок 8 – Зависимость массовой доли осадка, образующегося в нефти при ее разбавлении н-гексаном, от степени разбавления
Для сравнения в табл. 2 под № 5 и № 6 представлены результаты обработки ИК-спектров асфальтенов, которые были выделены в ходе экспериментов по изучению влияния степени одномоментного разбавления нефти н-гексаном на количество осаждаемых асфальтенов (рис. 12, 13).

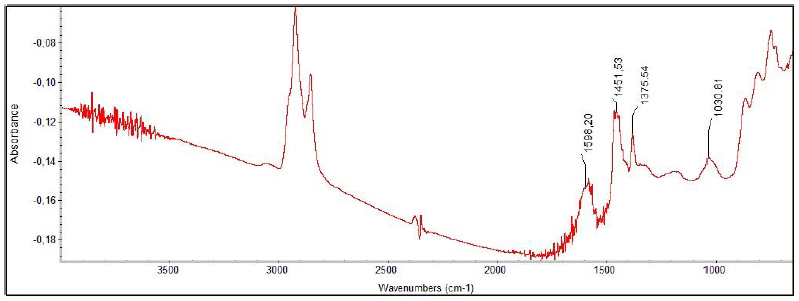

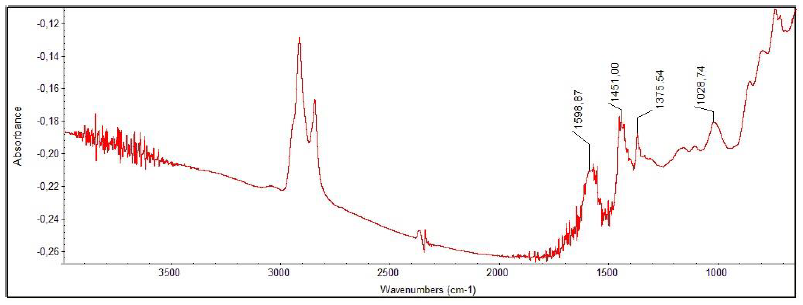

Рисунок 9 – ИК-спектр асфальтенов, выделенных из осадка в 20 %-ной смеси гексана в нефти Западно-Салымского месторождения (фракция 1)

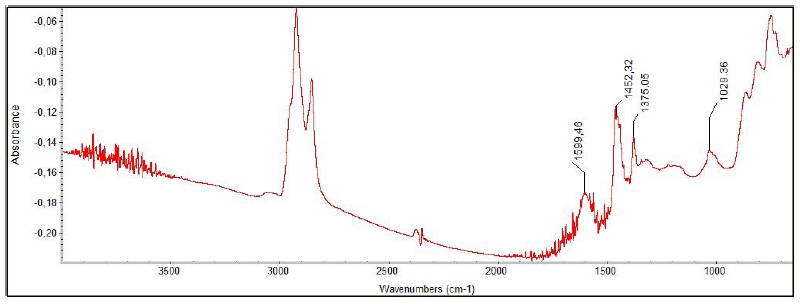

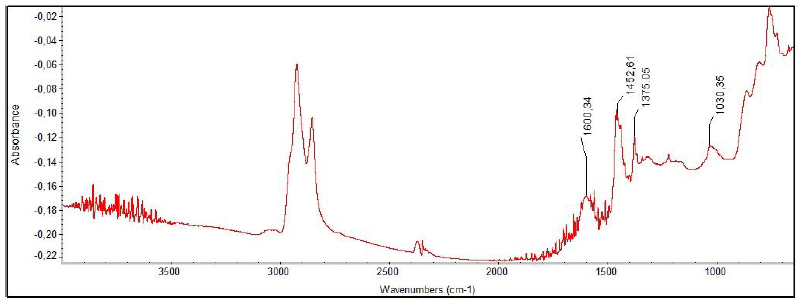

Рисунок 10 – ИК-спектр асфальтенов, выделенных из осадка, образовавшегося при увеличении концентрации гексана в нефти Западно-Салымского месторождения с 20 до 60 % (фракция 2)

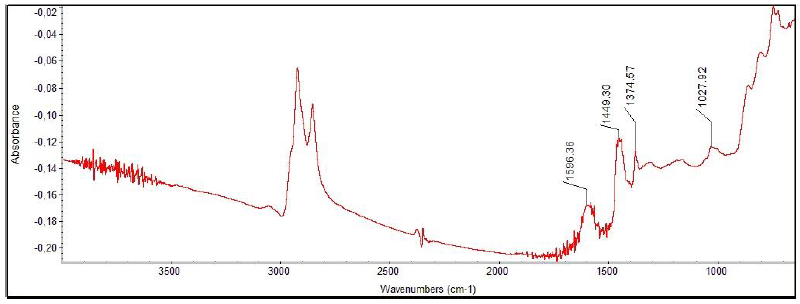

Рисунок 11 – ИК-спектр асфальтенов, выделенных из осадка, образовавшегося при увеличении концентрации гексана в нефти Западно-Салымского месторождения с 60 до 90 % (фракция 3)
Рисунок 12 – ИК-спектр асфальтенов, выделенных из осадка в 10 %-ной смеси гексана в нефти Западно-Салымского месторождения
Рисунок 13 – ИК-спектр асфальтенов, выделенных из осадка в 96,7 %-ной смеси гексана в нефти Западно-Салымского месторождения
Таблица 2. Интенсивности характеристичных полос поглощения асфальтенов, выделенных из нефти Западно-Салымского месторождения различными количествами н-гексана
№ п/п | Образец асфальтенов | Оптическая плотность полоспоглощения, см-1 | Спектральныеотношения полос | ||||||
1452 | 1375 | 1600 | 1726 | 1030 | 1375/1452 | 1600/1452 | 1030/1452 | ||
1 | Осадок асфальтенов осажденных 10 % н-гексана из нефти | 0,042 | 0,017 | 0,022 | 0 | 0,011 | 0,40 | 0,52 | 0,26 |
2 | Осадок асфальтенов осажденных 20 % н-гексана из нефти (фракция 1) | 0,043 | 0,017 | 0,032 | 0 | 0,017 | 0,40 | 0,74 | 0,40 |
3 | Осадок асфальтенов осажденных 60 % н-гексана из нефти (фракция 2) | 0,055 | 0,024 | 0,024 | 0 | 0,015 | 0,44 | 0,44 | 0,27 |
4 | Осадок асфальтенов осажденных 90 % н-гексана из нефти (фракция 3) | 0,068 | 0,028 | 0,026 | 0 | 0,017 | 0,41 | 0,38 | 0,25 |
5 | Осадок асфальтенов осажденных 96,7 % н-гексана из нефти | 0,055 | 0,022 | 0,027 | 0 | 0,011 | 0,40 | 0,49 | 0,20 |
Спектральные отношения характеристичных полос поглощения асфальтенов, выделенных из Западно-Салымской нефти, рассчитывали относительно оптической плотности полосы 1452 см-1, которая соответствует поглощению связи C–H в алифатических цепочках [1]. Заметное поглощение кислородсодержащих групп в области 1726 см-1 отсутствует у всех образцов исследованных асфальтенов. В спектрах всех образцов наблюдается интенсивная полоса поглощения 1600 см-1 ароматических соединений, при этом максимальная относительная оптическая плотность этой полосы обнаружена у асфальтенов, осажденных из 20 %-ной смеси н-гексана в нефти (фракция 1), а минимальная (в 1,95 раз меньше) – из 90 %-ной смеси (фракция 3). При осаждении асфальтенов из нефти н-гексаном без удаления предыдущих фракций осадка различия в интенсивности оптической плотности для полосы 1600 см-1 в начале процесса осаждения (10 % гексана в смеси) и при его завершении менее существенны и уменьшаются всего в 1,06 раза.
Относительная разветвленность углеводородных цепочек в молекулах асфальтенового осадка, за которую отвечает полоса 1375 см-1, по мере увеличения концентрации осадителя изменяется незначительно, а относительная интенсивность этой полосы повышается не более чем на 10 % (для фракции 2) по сравнению с фракцией 1. Относительная оптическая плотность сульфоксидных групп (1030 см-1) является максимальной для фракции 1 и понижается в 1,6 раза для фракции 3. При осаждении асфальтенов из нефти н-гексаном без удаления предыдущих фракций осадка различия в интенсивности оптической плотности для полосы 1030 см-1 в начале процесса осаждения (10 % гексана в смеси) и при его завершении менее существенны и уменьшаются в 1,3 раза.
Выводы
- В процессе осаждения асфальтенов н-гексаном из нефти Западно-Салымского месторождения принимают участие не менее двух групп веществ, которые отличаются между собой различным содержанием ароматических фрагментов и сульфоксидных групп. При этом в первую очередь осаждаются асфальтены с максимальным содержанием ароматических фрагментов и сульфоксидных групп.
- Совместно с асфальтенами из нефти Западно-Салымского месторождения соосаждаются алканы различной молекулярной массы, которые, вероятно, образуют оболочку вокруг частиц асфальтенов.
Работа выполнена при поддержке Российского фонда фундаментальных исследований по проекту 15-45-00057 «Региональный конкурс Урал: инициативные».
