Physical and mathematical modeling dynamic pressure forces and viscous stresses in lithospheric subduction zones

Full Text

Введение

Целью данной работы является изучение роли сил динамического негидростатического давления и вязких напряжений, действующих в зонах литосферной субдукции посредством физико-математического моделирования. Приведем некоторый обзор опубликованной литературы по данному направлению исследований. Проблеме физико-математического моделирования сил динамического давления и вязких напряжений в зонах литосферной субдукции посвящено достаточно много работ как отечественных [1-5, 8], так и зарубежных [9-14] ученых.

Динамическая топография в тектонически активных зонах Земли, например, в зонах субдукции, зонах рифтов и в областях подъема термических или химических диапиров может быть обусловлена вязкими напряжениями или силами негидростатического давления, причем относительная роль этих сил зависит от геометрии областей, охваченных конвективными движениями в мантии Земли. Вязкие напряжения и силы динамического давления действуют также и в земных недрах, например, подпирая снизу или подсасывая сверху субдуцирующие блоки литосферы, и преимущественное влияние вязких напряжений и динамического давления также определяются геометрическими характеристиками той части мантии, в которой происходят конвективные движения.

Результаты и обсуждение

Рассмотрим модель конвекции в прямоугольной ячейке 0 < x < L, 0 < z < d, с началом координат в основании верхней мантии на глубине d, вертикальной осью z, направленной вверх, и горизонтальной осью x вдоль основания верхней мантии. Ячейка заполнена однородной жидкостью плотностью ρ с коэффициентом вязкости η, горизонтальные границы z = 0 и z = d изотермичны с температурами T(z = 0) = T₀ и T(z = d) = T₁, а вертикальные границы x = 0 и x = L считаются адиабатичными, на которых ∂T/∂x = 0. Безразмерные линеаризованные уравнения, определяющие возмущения термомеханического состояния среды в ячейке при бесконечном числе Прандтля в приближении Буссинеска. имеют вид уравнений (7.3.11) – (7.3.14) в [14], которые в обозначениях настоящей работы могут быть записаны как

$0=-{\partial }_{x}p+{\partial }_x{\text{τ}}_{xx}+{\partial }_z{\text{τ}}_{xz}$ (1)

$0=Ra\times \text{θ}-{\partial }_{z}p+{\partial }_x{\text{τ}}_{xz}+{\partial }_z{\text{τ}}_{zz}$ (2)

$0={\partial }_x{v}_x+{\partial }_z{v}_z$ (3)

${\partial }_t\text{θ}=-v_z{\partial }_{z}T+\text{χ}\Delta \text{θ}$ (4)

где сохранен член ${\partial }_t\text{θ}$, описывающий нестационарную задачу, и знак при $Ra\times \text{θ}$ изменен, так как ось z направлена вверх. Уравнения (1)–(4) есть соответственно $x$ - и $z$-компоненты уравнения движения, уравнение неразрывности и уравнение теплопереноса, в которых $x$ и $z$ – декартовы координаты, p – динамическое (негидростатическое) давление, ${\text{τ}}_{ik}$ – тензор вязких напряжений,  $\text{ρ}$– плотность,  $g$– ускорение силы тяжести,  $c_p$– удельная теплоемкость при постоянном давлении,  $T$– абсолютная температура,  $\text{κ}$– коэффициент теплопроводности,  $\Delta$– оператор Лапласа, а символ $\partial$ с индексом обозначает частную производную по координатам x, z и времени $t$.

В (1)–(4)  = (κ / ρc_p) – коэффициент температуропроводности, и для приведения уравнений к безразмерной форме в качестве новых единиц измерения координат $x$ и $z$ выбраны мощность слоя $d$, скорость – величина $\text{χ}/d$, время – $d^2/\text{χ}$, температура $T$ и ее возмущения $\text{θ}$ – характерный перепад температуры  $\text{δ}T$= (T₀ – T₁) > 0, напряжения и давление – величина ($\text{ηχ}/d^2$ ). В (2) безразмерное число Рэлея есть

$Ra=\frac{\text{ρα}g{d}^3\text{δ}T}{\text{ηχ}}$> 0, (5)

где α – коэффициент теплового расширения.

Рассматривая двумерную конвекцию в плоском горизонтальном слое $0\le z\le d$ первоначально покоящейся жидкости, в которой имеется вертикальный градиент температуры $T_z=(T_1-T_0)/d<0$, с невозмущенным термомеханическим состоянием покоя с постоянным вертикальным градиентом температуры $T_z=(T_1-T_0)\times d^{-1}$ и чисто кондуктивным переносом тепла, можно искать решение уравнений (1)–(4) с экспоненциальной зависимостью от времени по закону exp(γt).

При условии свободных непроницаемых изотермических горизонтальных и адиабатических вертикальных границ ищем решение (1)–(4), при постоянных (безразмерных) ${\partial }_{z}T$ < 0 и $\text{χ}$ в виде:

$v_x=A\sin kx\cos \pi z$, $v_z=B\cos kx\sin \pi z$, $\theta =C\cos kx\sin \pi z$, $p=D\cos kx\cos \pi z$, ${\partial }_{x}p=-Dk\sin kx\cos \pi z$, ${\partial }_{z}p=-D\pi \cos kx\sin \pi z$, ${\partial }_z{v}_x=-A\pi \sin kx\sin \pi z$, ${\partial }_x{v}_x=Ak\cos kx\cos \pi z$, ${\partial }_x{v}_z=-Bk\sin kx\sin \pi z$, ${\partial }_z{v}_z=B\pi \cos kx\cos \pi z$, ${\tau }_{xx}=2\eta Ak\cos kx\cos \pi z$, ${\tau }_{xz}=-\eta (A\pi +Bk)\sin kx\sin \pi z$, ${\tau }_{zz}=2\eta B\pi \cos kx\cos \pi z$, ${\partial }_x{\tau }_{xx}=-2A\eta k^2\sin kx\cos \pi z$, ${\partial }_z{\tau }_{zz}=-2B\eta {\pi }^2\cos kx\sin \pi z$, ${\partial }_x{\tau }_{xz}=-\eta (A\pi +Bk)k\cos kx\sin \pi z$, ${\partial }_z{\tau }_{xz}=-\eta (A\pi +Bk)\pi \sin kx\cos \pi z$,  (6)

где все не зависящие от координат величины A, B, C, D в (6) зависят от времени t по экспоненциальному закону $\exp \left(\text{γ}t\right)$, а k = πd×L^–1 есть (безразмерное) волновое число. Подставляя (6) в (1)–(4), находим для безразмерного инкремента $\text{γ}$

$\text{γ}=-\frac{Ra{k}^2{T}_z}{\text{η}{({\text{π}}^2+k^2)}^2}-\text{χ}({\text{π}}^2+k^2)$ (7)

Условие возникновения конвекции $\text{γ}$= 0 дает $Ra(\text{γ}=0)=-{({\text{π}}^2+k^2)}^3/k^2{T}_z$. Эта величина достигает минимума при $k=\text{π}/\sqrt{2}$, и при $T_z$=1, $R{a}_{\min }=\frac{27}{4}{\pi }^4$ ≈ 658. Если конвекция происходит в горизонтальном слое неограниченной длины, то возникают ячейки с пространственным периодом d $\sqrt{2}$. В случае если $T_z$, $\text{η}$, $\text{χ}$ переменны, можно для оценки инкремента конвективной неустойчивости воспользоваться формулой (7), подставив в нее средние значения $T_z$, $\text{η}$, $\text{χ}$.

Рассмотрим подробнее вывод формулы (7) из уравнений (1)–(4). Пусть начальное возмущение температуры задается в (6) как $\text{θ}=C\cos kx\sin \text{π}z$ с C>0. Это означает, что возмущение температуры в левой части ячейки положительно, а в правой части – отрицательно, т. е. в левой части ячейки вещество всплывает, а в правой – опускается, и, следовательно, конвективное движение жидкости происходит по часовой стрелке. Из (3) следует B = –Ak/π. Так как Δθ = –(π² + k²) C·cos kx·sin πz, ∂_tθ = γ C cos kx sin πz, то из (4)

C =$\frac{(k/\text{π})A{T}_z}{\text{γ}+\text{χ}({\text{π}}^2+k^2)}$ .

где при C > 0 и T_z < 0 должно быть A < 0. Подставляя выражения (6) в уравнения (1) и (2), вычитая одно из уравнений из другого и сокращая полученный результат на A, приходим к формуле (7). Из (1) находим D=Aη(k² + π²)/k, где k = π/L, т. е. D < 0.

Согласно выражениям в верхней строке (6)

$v_x=A\sin kx\cos \pi z$, $v_z=B\cos kx\sin \pi z$, $\theta =C\cos kx\sin \pi z$, $p=D\cos kx\cos \pi z$,

при C > 0, A < 0, B > 0, D <0 компоненты скорости v_x и v_z соответствуют движению жидкости по часовой стрелке, т. е. всплыванию жидкости в левой части ячейки и опусканию жидкости в правой части ячейки. На верхней границе ячейки (при z = 1) возмущение динамического давления `p = – D·coskx= – Aη(k² + π²)/k·coskx. Сила давления действующая изнутри жидкости на верхнюю границу положительна в левой части ячейки (т.е. «подпирает» границу снизу) и отрицательна в правой части ячейки (т. е. «засасывает» границу вниз). Сравним силу негидростатического давления на верхней границе ячейки с вертикальной силой вязких напряжений, действующей со стороны жидкости на верхнюю границу ячейки.

Нормальная компонента тензора вязких напряжений

τ_zz = – 2Dk²/(π² + k²)×coskxcosπz = –2ηAk×coskxcosπz,

и на верхней границе z = 1, cos πz = –1, τ_zz = 2ηAk×cos kx, т.е. при A < 0 оказывается, что τ_zz на верхней границе отрицательна в левой части ячейки и положительна в правой части ячейки. Так как сила, действующая со стороны жидкости на единицу обтекаемой поверхности границы с внешней нормалью n_i, равна [5, формула (15.14), в которой изменен знак нормали n_i]:

f_i = – pn_i + τ_ikn_k,

то вертикальная сила, соответствующая вязким напряжениям, равна –τ_zz, так как направленная внутрь жидкости нормаль на верхней границе n_z = –1. Следовательно, вязкие напряжения в левой части ячейки действуют на верхнюю границу, как сила «подпора» снизу (в положительном направлении оси z), а в правой части ячейки – как сила «подсоса» вниз. Сравним конвективные силы вязких напряжений и негидростатического давления, действующие на верхнюю границу ячейки. Отношение этих сил

$\frac{f_{visco}}{f_{press}}=\frac{2k^2}{k^2+{\pi }^2}$, (8)

откуда видно, что при k = π (т. е. в изометрической ячейке с отношением сторон 1 : 1, т. е. при L = d) эти силы равны между собой. В случае, например, удлиненной ячейки, для которой k < π, на верхней границе ячейки преобладает сила возмущенного негидростатического давления. В сильно удлиненной ячейке, для которой k << π, действие вязких напряжений на верхней границе пренебрежимо мало по сравнению с действием сил возмущенного динамического давления. Соотношение (8) справедливо не только на поверхности ячейки, но и во всем ее объеме. Следует отметить, что силы негидростатического давления и вязкие напряжения в земных недрах действуют, так сказать, «однонаправленно», т. е. в одну сторону, и этот вывод не связан именно с конвективной природой движения, а приложим к движениям различной природы.

Поскольку основные результаты работы были получены на модельных примерах, то, по-видимому, необходимо привести ссылки на опубликованные нами работы [1-4] и привести графический пример о сравнении результатов наших модельных расчетов с опубликованными результатами практических геолого-геофизических исследований [6].

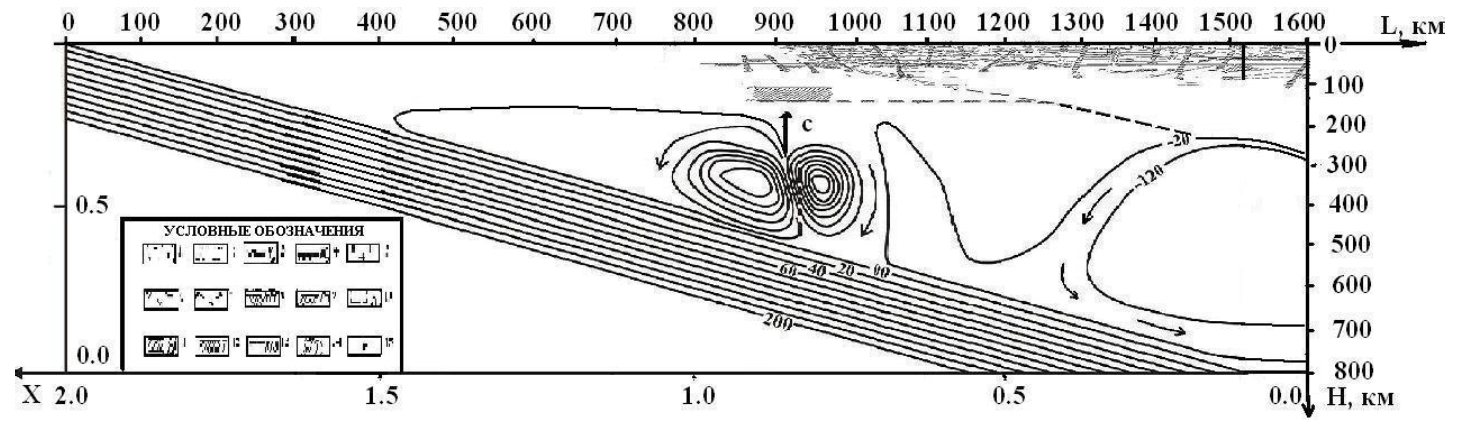

Рисунок 1 – Глубинный геолого-геофизический разрез квазистационарного распределения безразмерной функции тока в мантийном субдукционном клине



На рисунке 1 изображен глубинный геолого-геофизический разрез квазистационарного распределения безразмерной функции тока в мантийном субдукционном клине, расположенном на акватории Черноморской литосферной плиты, погружающейся под Русскую континентальную литосферную плиту, с учетом эффектов диссипативного нагрева и конвективной неустойчивости для неньютоновской реологии мантии и концентрации воды C_w = 3×10^-1 весовых %% в горных породах мантии. Вертикальная стрелка (с) показывает восходящий конвективный поток. В верхней части рисунка приведен реальный геолого-геофизический разрез мантии [6] по профилю от полуострова Крым по направлению на северо-запад, к Русской литосферной плите. Условные обозначения: 1 – осадочные породы; 2 – дислоцированные породы молодого фундамента; 3 – поверхность молодого фундамента; 4 – поверхность дорифейского фундамента (V=6.2-6.5 км/с); 5 – «гранитный» слой; 6 – породы основного состава (V=7.0 км/с); 7 – породы коро-мантийного слоя; 8 – поверхность коро-мантийного слоя (V=7.5-7.6 км/с); 9 – граница Мохоровичича; 10 – сейсмические горизонты верхней мантии; 11 – слои с пониженной скоростью в верхней мантии по данным ГСЗ; 12 – поверхность астеносферного слоя по геотермическим данным; 13 – поверхность астеносферного слоя по данным МТЗ; 14 – глубинные тектонические разломы; 15 – очаги землетрясений.

Из рисунка 1 видно, что в расчетной модели субдукционной зоны (нижняя часть рисунка) с погружением Черноморской литосферной плиты под Русскую был правильно рассчитан угол наклона этой плиты (27^о), который соответствует наклону верхней кромки этой литосферной плиты, фиксируемому на реальном геолого-геофизическом разрезе (верхняя часть рисунка). Кроме того, из рис. 1 видно, что точно рассчитано местоположение конвективной вихревой структуры квазистационарного распределения безразмерной функции тока, связанной с формированием восходящего конвективного потока (вертикальная стрелка – с). Над этой конвективной зоной, в верхней части рисунка, на реальном геолого-геофизическом разрезе наблюдается зона плавления горных пород мантии, которую мы ассоциируем с восходящим мантийным термическим диапиром.

В качестве примера рассмотрим тектонически активную окрестность зоны субдукции, и качественно сравним силу динамического (негидростатического) давления и вязкие напряжения, действующие на субдуцирующий литосферный блок и подошву динамической топографии в этой области. Так как крупномасштабные циркуляционные движения под движущейся и субдуцирующей Черноморской субокеанической литосферной плитой и Русской континентальной плитой, с которой сталкивается субокеаническая плита, происходят внутри тех частей верхней мантии, которые сильно удлиненны в горизонтальной направлении, то в рамках рассмотренной конвективной модели эти циркуляционные движения характеризуются условием d << L, или, в безразмерном виде, k << π в формуле (8). Учитывая изложенное выше и ранее опубликованные работы [1-4] это может означать, что в окрестности зон субдукции на субдуцирующие литосферные блоки и «подошву» настилающей литосферы действуют преимущественно силы динамического давления, а вязкие напряжения несущественны. Это условие (хотя и без всякого обоснования), используется в [7] в параграфе § 6.11 об угле субдукции. Можно, также, отметить, что расчет динамической топографии в [10] выполняется путем вычисления упругого изгиба верхней части коры, подпираемой снизу динамическим давлением в вязком течении, происходящим в слое нижней коры, причем этот достаточно тонкий слой очень сильно вытянут в горизонтальном направлении. При этом также не учитываются вязкие напряжения, действием которых авторы пренебрегают, не приводя каких-либо обоснований.

Однако в окрестности зон субдукции микро-плит, например, Черноморской [1], Амурской [2], Адриатической [3] и Палео-Уральской [4], движения в астеносфере оказываются примерно изометричны, и роли сил динамического давления и вязких напряжений оказываются сравнимы между собой. Этим, возможно, объясняется то, что субдукция микро-плит и малых плит происходит под достаточно малыми углами к горизонту, так как субдуцирующий блок поддерживается снизу и «подсасывается» сверху не только силами динамического давления, но и сравнимыми силами вязких напряжений. Напротив, динамическая топография, формирующаяся над восходящими термическими диапирами, относительно узкими в горизонтальном направлении, связана с астеносферными потоками, в которых k>>π в формуле (8). Следовательно, динамическая топография над диапирами оказывается обусловлена преимущественно вязкими напряжениями.

Сравнивая с другими [7-14] (и огромным количеством ссылок по ним) полученные в данной работе результаты, следует отметить, что многочисленные термомеханические модели мантии в зонах субдукции показали, что конвекция в виде поперечных валообразных вихрей и формирующихся термических диапирах никогда ранее не анализировалась, поскольку модели с чрезвычайно малым углом субдукции и достаточно большой скоростью субдукции ранее никем не исследовались.

Заключение и выводы

Показано, что относительная роль сил динамического давления и вязких напряжений, действующих в областях верхней мантии, характеризуемых астеносферными течениями в окрестности активных тектонических зон, зависит от соотношения горизонтального и вертикального масштабов течений в астеносфере. Если горизонтальный масштаб движений значительно превышает их вертикальный масштаб, то роль сил динамического давления существенно преобладает над ролью вязких напряжений, и последними можно пренебречь. Так, в окрестности зон субдукции протяженных плит при вычислении динамической топографии и угла субдукции можно пренебречь вязкими напряжениями и учитывать только силы динамического давления. В зонах субдукции микро-плит следует учитывать как динамическое давление, так и вязкие напряжения, роли которых сравнимы, чем, по-видимому, объясняются малые углы субдукции микро-плит. Динамическая топография над термическими диапирами, напротив, обязана своим происхождением преимущественно вязким напряжениям. Новизна настоящей работы заключается в том, что в окрестности зон субдукции литосферных плит движения в астеносфере оказываются примерно изометричны, и роли сил динамического давления и вязких напряжений оказываются сравнимы между собой. Кроме того, новизна результатов данной работы может быть обусловлена еще и тем, что динамическая топография, формирующаяся над восходящими термическими диапирами, относительно узкими в горизонтальном направлении, связана с астеносферными потоками, в которых k >> π в формуле (8). Полученные в настоящей работе результаты могут быть использованы при решении некоторых задач теории упругости литосферных плит.
