Email this article Study of the quality of electric power in electric networks with semiconductor converters
- Authors: Antonov A.I.1, Rudy D.Y.1, Khatsevsky K.V.1
-
Affiliations:
- Omsk Institute of Water Transport (branch), Siberian State University of Water Transport
- Issue: Vol 19, No 1 (2023)
- Pages: 123-130
- Section: POWER INDUSTRY
- URL: https://vestnikugrasu.org/byusu/article/view/322781
- DOI: https://doi.org/10.18822/byusu202301123-130
- ID: 322781
Cite item
Full Text
Abstract
At present, semiconductor converters have found wide application in the electric power industry [6]. One of the most common semiconductor converters is a frequency converter, as it provides a three-phase voltage with adjustable frequency from a three-phase mains voltage. However, it, like other semiconductor converters, is the cause of the appearance of harmonics and, as a result, the non-sinusoidal shape of the voltage curve [1]. Harmonics are the cause of such negative effects in the electrical network as concomitant heating of the windings of motors, transformers, etc., false alarms in distribution networks, asymmetry in industrial networks with three-phase sources when harmonics occur in one phase, the occurrence of noise in communication networks, the influence on adjacent low-current and power cables due to the induced EMF, and also with the appearance of harmonics, there is a need to increase the cross section of neutral wires due to the summation of harmonics multiple of the 3rd in three-phase networks [3]. Therefore, the study of the harmonic components of the voltage is an urgent task.
Subject of research: processes occurring in electrical networks with a frequency converter.
Purpose of research: to identify the presence of harmonic voltage components in electrical networks with a frequency converter.
Object of research: a research stand that simulates the operation of electrical networks with a frequency converter.
Methods of research: in the process of performing research, scientific and technical generalization of literary sources on the initial prerequisites for research, methods of the theoretical foundations of electrical engineering and the theory of electrical networks, the method of analytical research, methods of system analysis were used. Experimental studies were carried out by a complex method using the Resurs-PKE device.
Results of research he study: based on the studies carried out, it was shown that the frequency converter is a source of harmonic voltage components, while harmonics appear only in certain sections of the electrical circuit.
Full Text
Введение
Поскольку частотные преобразователи, хоть и являются источниками гармоник, нашли широкое применение в системах управления электроприводом, полностью отказаться от них не представляется возможным [2]. Поэтому имеет существенное значение исследование электрической сети, где находится данный преобразователь, на наличие гармоник. Эти исследования необходимы для того, чтобы знать, какие технические решения нужно предпринять в том или ином случае для защиты от гармоник, и нужно ли их предпринимать вообще.
Исследования проводились на лабораторном стенде (рис. 1), содержащем модуль питания, модуль преобразователя частоты, служащий для управления асинхронным трёхфазным двигателем с короткозамкнутым ротором и силовой модуль, содержащий асинхронный двигатель с короткозамкнутым ротором. Схема исследования приведена на рисунке 2.

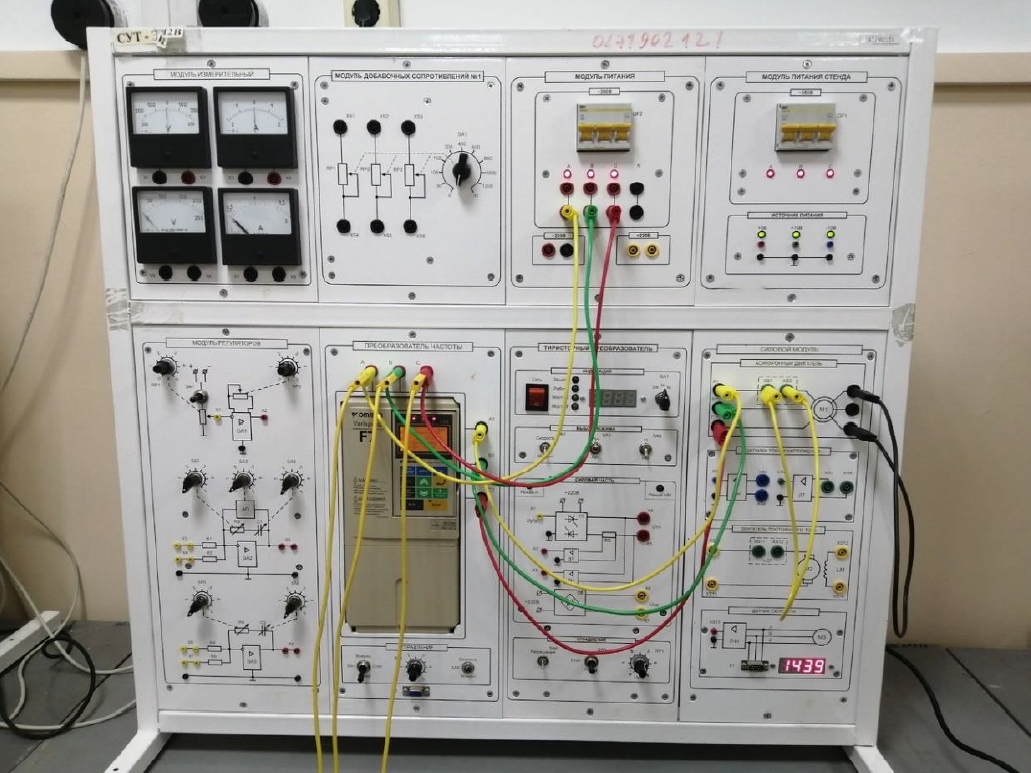

Рисунок 1 – Лабораторный стенд с преобразователем частоты

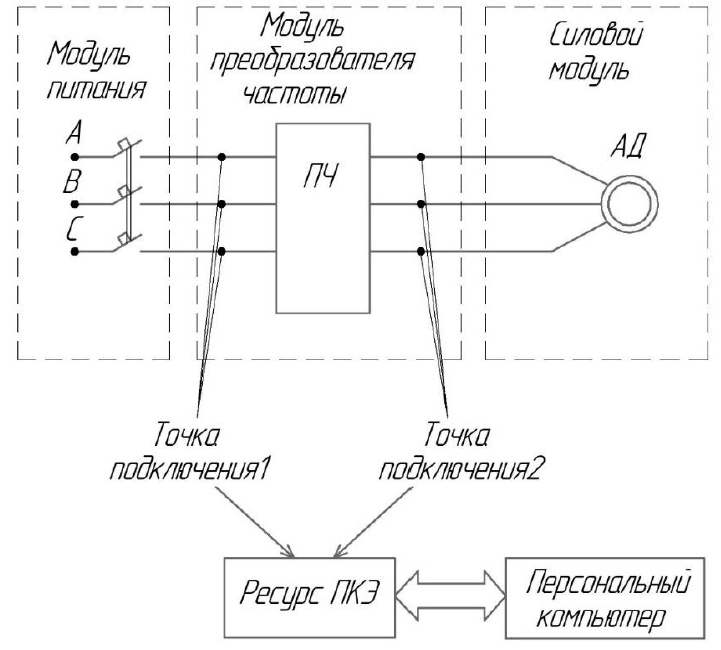

Рисунок 2 – Схематичное представление электрической сети с преобразователем частоты
В качестве средства измерения гармонических составляющих напряжения на объекте исследования использовался прибор-анализатор качества электрической энергии «Ресурс-ПКЭ» модификации «Ресурс-ПКЭ-1.7-ои-А» (рис. 3), предназначенный для автоматических измерений показателей КЭ в соответствии с требованиями ГОСТ 30804.4.30-2013 для оценки соответствия значений показателей КЭ установленным нормам согласно ГОСТ 32144-2013 [4]. Прибор является сертифицированным оборудованием и имеет свидетельство о поверке №19-0320 [2].

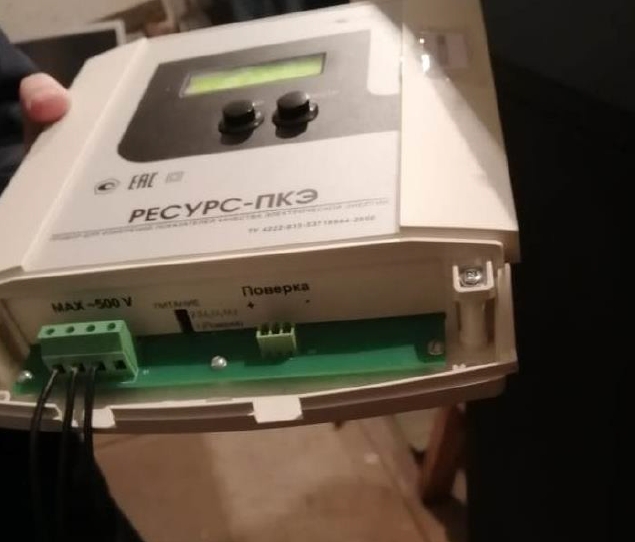

Рисунок 3 – Передняя панель прибора «Ресурс-ПКЭ»
С помощью прибора «Ресурс-ПКЭ» в данном случае измеряются значения суммарных гармонических составляющих напряжения (KU) и коэффициента n-ой гармонической составляющей напряжения (KU(n)). С помощью персонального компьютера, подключенного к Ресурсу-ПКЭ через интерфейс RS-232, визуализируются все полученные результаты измерений.
Результаты и обсуждение
Для измерения показателей качества электрической энергии использовались две точки подключения «Ресурса-ПКЭ»: точка подключения 1 использовалась для подключения прибора на входе преобразователя частоты, а точка подключения 2 – на его выходе.
Результаты мониторинга основных показателей качества электрической энергии при подключении прибора к точке 1 представлены на рисунке 4. Из результатов видно, что ни один из показателей качества электрической энергии, включая суммарный коэффициент гармонических составляющих напряжений и коэффициент n-ой гармонической составляющей напряжения, не выходят за нормируемые значения, установленные ГОСТ 32144-2013 [4]. То есть на участке электрической сети от источника питания до преобразователя частоты значения гармонических составляющих напряжения не превышают нормативных значений согласно [4].

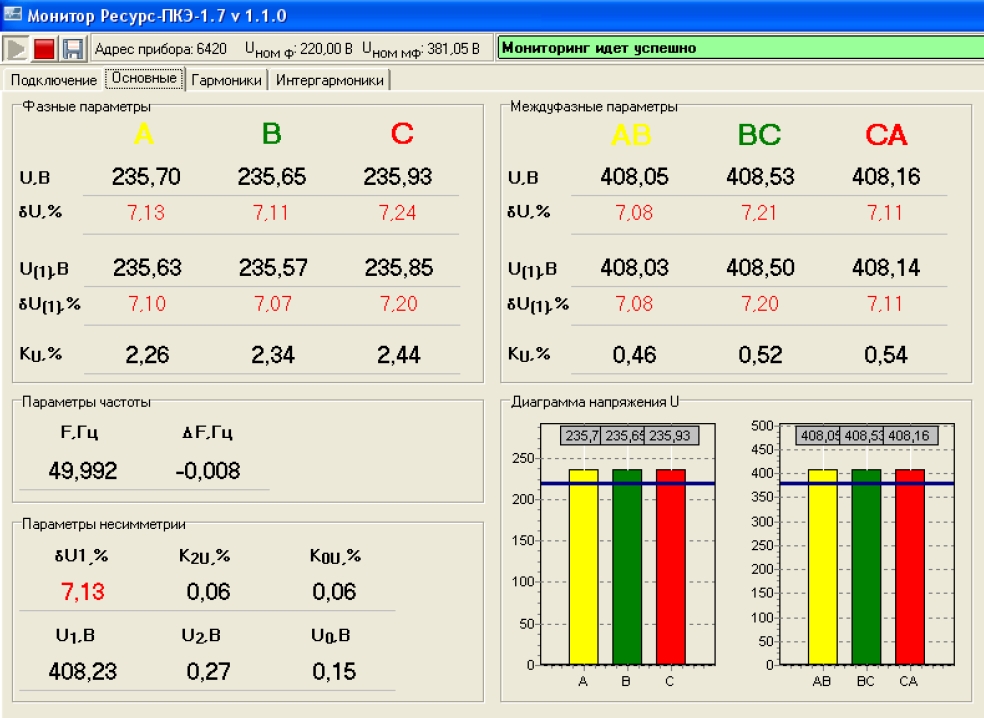

Рисунок 4 – Результаты мониторинга основных показателей качества электрической энергии в точке подключения 1
Однако в точке подключения 2 результаты совершенно иные (рис. 5). Из рисунка 5 видно, что значения суммарных коэффициентов гармонических составляющий напряжения превышают нормируемые значения в несколько раз. Для сравнительного анализа результатов измерений KU, значения измерений данного показателя качества электрической энергии на входе преобразователя частоты (точка подключения 1) и на его выходе (точка подключения 2) сведены в таблицу 1.
Таблица 1
Результаты измерения суммарного коэффициентагармонических составляющих напряжения
Место измерений | Значение KU на фазе А, % | Значение KU на фазе В, % | Значение KU на фазе С, % |
На входе преобразователя частоты (точка подключения 1) | 2,26 | 2,34 | 2,44 |
На выходе преобразователя частоты (точка подключения 2) | 32,70 | 31,34 | 31,70 |

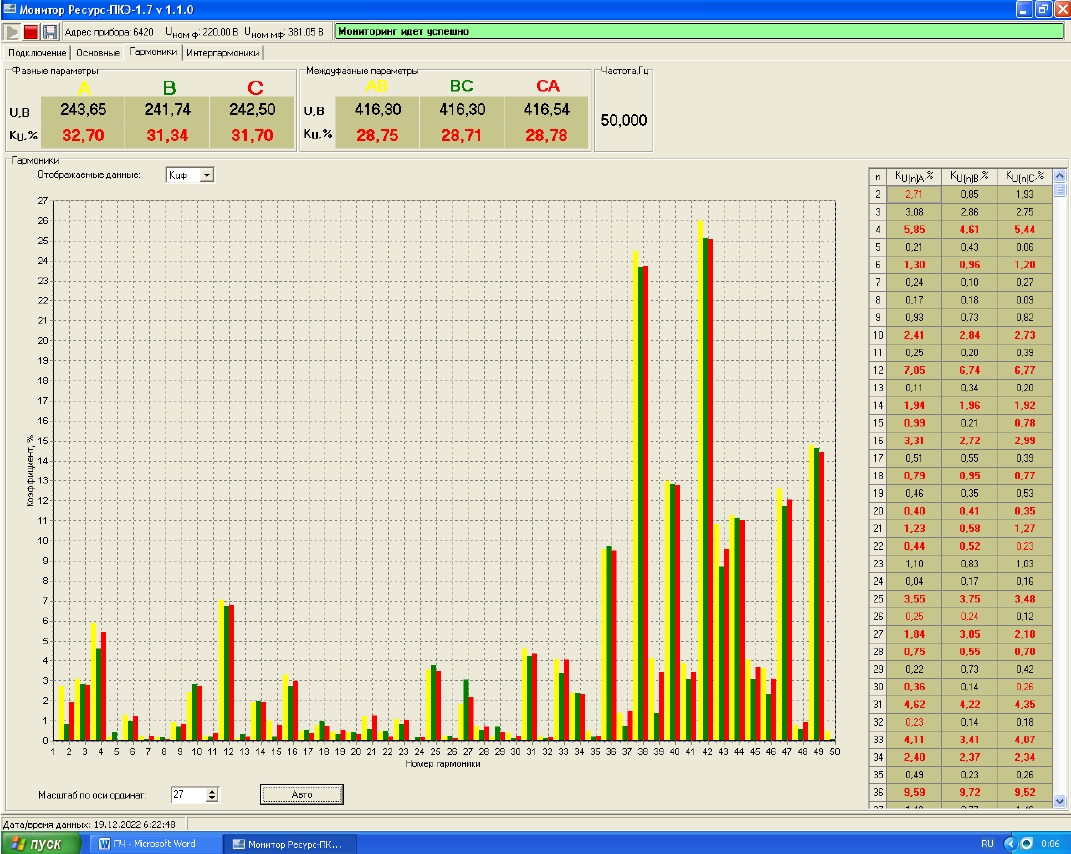

Рисунок 5 – Результаты мониторинга основных показателей качества электрической энергии в точке подключения 2
Та же картина обнаружилась и для коэффициентов n-ой гармонической составляющей напряжения (табл. 2). На всех фазах значения KU(n) для большинства гармоник превышают нормированные значения, установленные ГОСТ 32144-2013. Данные значения KU(n) представлены в таблице 2 жирным шрифтом.
Таблица 2
Данные коэффициента n-й гармонической составляющей напряженияна выходе преобразователя частоты
№ гармоники | Значение KU(n) на фазе А, % | Значение KU(n) на фазе В, % | Значение KU(n) на фазе С, % |
2 | 2,71 | 0,85 | 1,93 |
3 | 3,08 | 2,86 | 2,75 |
4 | 5,85 | 4,61 | 5,44 |
5 | 0,21 | 0,43 | 0,06 |
6 | 1,30 | 0,96 | 1,20 |
7 | 0,24 | 0,10 | 0,27 |
8 | 0,17 | 0,18 | 0,09 |
9 | 0,93 | 0,73 | 0,82 |
10 | 2,41 | 2,84 | 2,73 |
11 | 0,25 | 0,20 | 0,39 |
12 | 7,05 | 6,74 | 6,77 |
13 | 0,11 | 0,34 | 0,20 |
14 | 1,94 | 1,96 | 1,92 |
15 | 0,99 | 0,21 | 0,78 |
16 | 3,31 | 2,72 | 2,99 |
17 | 0,51 | 0,55 | 0,39 |
18 | 0,79 | 0,95 | 0,77 |
19 | 0,46 | 0,35 | 0,53 |
20 | 0,40 | 0,41 | 0,35 |
21 | 1,23 | 0,58 | 1,27 |
22 | 0,44 | 0,52 | 0,23 |
23 | 1,10 | 0,83 | 1,03 |
24 | 0,04 | 0,17 | 0,16 |
25 | 3,55 | 3,75 | 3,48 |
26 | 0,25 | 0,24 | 0,12 |
27 | 1,84 | 3,05 | 2,18 |
28 | 0,75 | 0,55 | 0,70 |
29 | 0,22 | 0,73 | 0,42 |
30 | 0,36 | 0,14 | 0,26 |
31 | 4,62 | 4,22 | 4,35 |
32 | 0,23 | 0,14 | 0,18 |
33 | 4,11 | 3,41 | 4,07 |
34 | 2,40 | 2,37 | 2,34 |
35 | 0,49 | 0,23 | 0,26 |
36 | 9,63 | 9,78 | 9,53 |
37 | 1,37 | 0,71 | 1,43 |
38 | 24,50 | 23,73 | 23,75 |
39 | 4,15 | 1,49 | 3,29 |
40 | 12,92 | 12,76 | 12,69 |
То есть на участке исследуемой электрической сети от преобразователя частоты до асинхронного трёхфазного электродвигателя значения суммарных коэффициентов гармонических составляющих напряжения и коэффициентов n-ой гармонической составляющей напряжения не соответствуют нормативным значениям, установленным [4]. Следовательно, на данном участке электрической сети качество электрической энергии по данным показателям не соответствует установленным нормам.
Заключение и выводы
Резюмируя всё вышесказанное, можно сделать следующие выводы:
- Преобразователь частоты, как и любой другой полупроводниковый преобразователь, является источником гармонических составляющий напряжения.
- На выходе преобразователя частоты значения суммарных коэффициентов гармонических составляющих напряжения и коэффициентов n-ой гармонической составляющей напряжения не соответствуют нормативным значениям, установленным ГОСТ 32144-2013.
- На входе преобразователя частоты качество электрической энергии по таким показателям качества, как суммарный коэффициент гармонических составляющих напряжения и коэффициент n-ой гармонической составляющей напряжения, соответствуют установленным нормам.
Объяснить соответствие суммарного коэффициенты гармонических составляющих напряжения и коэффициента n-ой гармонической составляющей напряжения установленным нормам можно тем, что для уменьшения неблагоприятного влияния гармонических искажений, создаваемых преобразователем частоты в процессе работы, на электросеть в самом преобразователе частоты используется фильтрация в виде LC-фильтра звена постоянного тока (ЭМС-фильтр) [5]. ЭМС-фильтры обеспечивают соблюдение норм по электромагнитной совместимости технических средств и защищают от токов утечки, вызванных емкостью проводников [6]. В совокупности с экранированным кабелем двигателя достигается нормальная работа техники.
About the authors
Alexander I. Antonov
Omsk Institute of Water Transport (branch), Siberian State University of Water Transport
Author for correspondence.
Email: aleksandr_antonov_85@mail.ru
Candidate of Technical Sciences, Associate Professor of the Departmentof Electrical Engineering and Electrical Equipment
Russian Federation, OmskDmitry Yu. Rudy
Omsk Institute of Water Transport (branch), Siberian State University of Water Transport
Email: aleksandr_antonov_85@mail.ru
Senior Lecturer Department of Electrical Engineering and Electrical Equipment
Russian Federation, OmskKonstantin V. Khatsevsky
Omsk Institute of Water Transport (branch), Siberian State University of Water Transport
Email: aleksandr_antonov_85@mail.ru
Doctor of Technical Sciences, Professor of the Department of Electrical Engineering and Electrical Equipment
Russian Federation, OmskReferences
- Акимов, М. Н. Основы электромагнитной безопасности : учеб. пособие / М. Н. Акимов, С. М. Аполлонский. – Санкт-Петербург : Лань, 2017. – 200 с. – Текст : непосредственный.
- Антонов, А. И. Повышение качества функционирования электрических сетей на основе компьютерного моделирования несимметричных режимов: дис. … канд. техн. наук: 05.14.02 / А. И. Антонов. – Новосибирск, 2020. – 187 с. – Текст : непосредственный.
- Денчик, Ю. М. Электромагнитная совместимость технических средств в прмерах и задачах: учеб. пособие / Ю. М. Денчик, В. И. Клеутин, А. А. Руппель. – Омск : ОИВТ, 2017. – 128 с. – Текст : непосредственный.
- ГОСТ 32144-2013. Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения: межгосударственный стандарт: утвержден и введен в действие приказом Федерального агентства по техническому регулированию и метрологии от 22 июля 2013 г. № 400-ст. : дата введения 2014-07-01. – Москва : Стандартинформ, 2014. – 16 с. – Текст: непосредственный.
- Копылов, И. П. Математическое моделирование электрических машин / И. П. Копылов. – М. : Высшая школа. – 1994. – 318 с. – Текст : непосредственный.
- Копылов, И. П. Электрические машины / И. П. Копылов. – M. : Энергатомиздат. – 1986. – 457 с. – Текст : непосредственный.
