The article discusses the construction of complex models consisting of a structural-functional model, information model and semantic data model, which is the basis for the design of soft-ware that implements the method of calculating the dynamic standard. Dynamic specification of linear and non-linear form is intended for financial and economic analysis of the performance of the enterprise. Dynamic standard to some extent reduces the impact on the results of financial and economic analysis of the experience and skills of the analyst conducting this analysis.
Full Text
Оценка финансового и экономического состояния предприятия сопряжена с расчетом значений более пятидесяти финансовых оперативных коэффициентов (ФОК) [1, 2] и последующим анализом изменений этих значений по отношению к ретроспективным данным. Накопленный на сегодняшний день опыт проведения финансово-экономического анализа (ФЭА) деятельности предприятий позволяет в значительной мере установить и формализовать связи между расчетными значениями ФОК, их динамикой и оценкой текущего финансового и экономического состояния предприятия. Вместе с тем, несмотря на широкое использование проблемно-ориентированных программных средств, по-прежнему существенную роль при проведении ФЭА и, особенно, на этапе формирования выводов и заключения о состоянии предприятия играет опыт и квалификация экономиста-аналитика.
Для снижения влияния указанного фактора на результаты ФЭА и, в определенной степени, упрощения непосредственно анализа динамики расчетных значений ФОК в работе [2] была предложена методика использования для ФЭА линейного и нелинейного динамических нормативов, разработанная на основе системного подхода к анализу открытой финансовой отчетности предприятия.
Логическим развитием системного подхода в рамках финансово-экономического анализа деятельности предприятия, по мнению авторов данной статьи, является разработка комплекса структурно-функциональных (СФМ) и информационных моделей (ИМ), а также семантических моделей данных (СМД), характеризующих ключевые аспекты деятельности предприятия, выраженные совокупностью финансовых оперативных коэффициентов.
При разработке отмеченных выше моделей использовались широко известные стандарты (нотации) IDEF0, DFD и IDEF1X [3].
Структурно-функциональная модель в нотации IDEF0 разрабатывалась в соответствии общепринятой методологией структурного анализа и проектирования (SADT – Structured Analysis & Design Technique) [4].
Диаграммы уровня А-0 и А0, разработанные в нотации IDEF0 и характеризующие процесс формирования линейного динамического норматива (ЛДН) [2], представлены на рис. 1, 2.

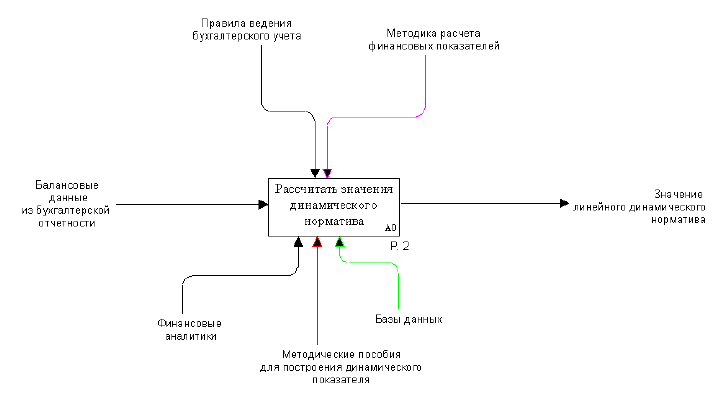

Рисунок 1 – Диаграмма IDEF0 уровня А-0
В качестве основной функции, которая является предметом моделирования, в соответствии с принятой целью разработки проекта и выбранной точкой зрения принята функция «Рассчитать значение динамического норматива».

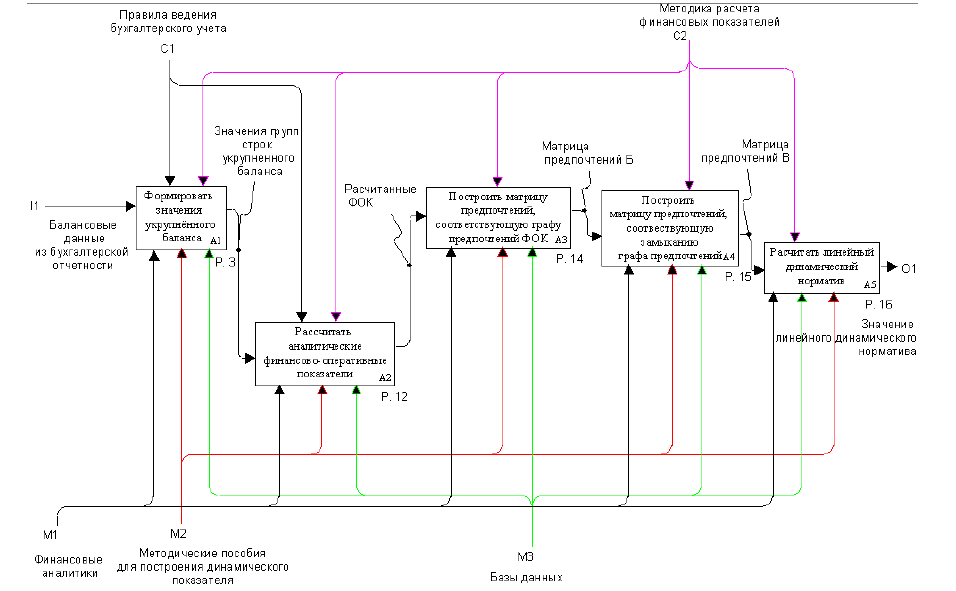

Рисунок 2 – IDEF0-диаграмма уровня А0
Были выбраны следующие ICOM-параметры:
- входом (Input) описываемой функции являются балансовые данные из бухгалтерской отчетности – именно они являются основой ФОК и линейного динамического норматива;
- выходом (Output) является значение линейного динамического норматива;
- контролирующими параметрами (Control) являются правила ведения бухгалтерского учета и методика расчета финансовых показателей;
- в качестве механизмов (Mechanism), которые обеспечивают работу основной функции, взяты методические пособия для построения динамического норматива, базы данных и финансовые аналитики.
Правила ведения бухгалтерского учета регламентируют процесс работы непосредственно с балансовыми данными. Методика расчета финансовых показателей – это общепринятые предписания, правила и рекомендации, согласно которых осуществляется непосредственно ФОК.
Выбор таких механизмов обусловлен таким образом:
- финансовые аналитики – это лица, которые выполняют или осматривают работу всей основной функции;
- методические пособия для построения динамического норматива – это формулы и алгоритмы, используемые в процессе всего расчета;
- под базами данных подразумеваются таблицы, в которых хранятся расчетные данные.
После декомпозиции основного процесса получаются следующие ключевые функции:
- формирование значения укрупненного баланса – в этой функции подготавливаются данные для расчета финансово-оперативных коэффициентов (далее – ФОК);
- расчет аналитических финансово-оперативных показателей/коэффициентов (ФОК) – здесь по группам рассчитываются ФОК (52 штуки) для дальнейшего построения матрицы предпочтений;
- построение матрицы предпочтений, соответствующей графе предпочтений (далее – Матрица Б) – в этой функции матрица заполняется на основе сравнения составленного ранее и нормативного списков ФОК;
- построение матрицы предпочтений, соответствующей замыканию графа предпочтений (далее – Матрица В) – здесь происходит заполнение матрицы, исходя из сравнения темпов роста показателей;
- расчет линейного динамического норматива – на основе данных из матрицы предпочтений, соответствующей замыканию графа предпочтений, вычисляется окончательное значение линейного динамического норматива.
После выполнения всех перечисленных функций рассчитывается значение динамического норматива за отчетный период, на основе которого проводится оценка финансово-экономического состояния хозяйствующего субъекта [2].
Построение семантической модели данных осуществлялось в нотации IDEF1X [3]. Диаграмма IDEF1X-модели приведена на рис. 3. Сокращения, используемые в диаграмме, приведены в таблице 1.
Таблица 1. Сокращения, используемые в диаграмме IDEF1X
Название | Сокращения |
Финансовые аналитики Методика расчета финансовых показателей Методические пособия для построения динамического норматива Значение линейного динамического норматива Значения ФОК Значения матрицы Б Значения матрицы В Размещение ФОК в матрицу Б Правила бухгалтерского учета Балансовые данные Укрупненный баланс № правила бухгалтерского учета № линейного динамического норматива Соотношение ФОК и ячейки матрицы Б № строки укрупненного баланса | Фин-аналитики Методика Метпособия Зн-е-лин-дин-норматива Зн-я-ФОК Зн-я-эл-в-МБ Зн-я-эл-в-МВ Размещ-ФОК-в-МБ Правила-бух-учета Баланс-данные Укрупн-баланс №-правила-бух №-лин-дин-норматива Соот-е-ФОК-и-ячейки-МБ №-строки-укрупн-баланса |

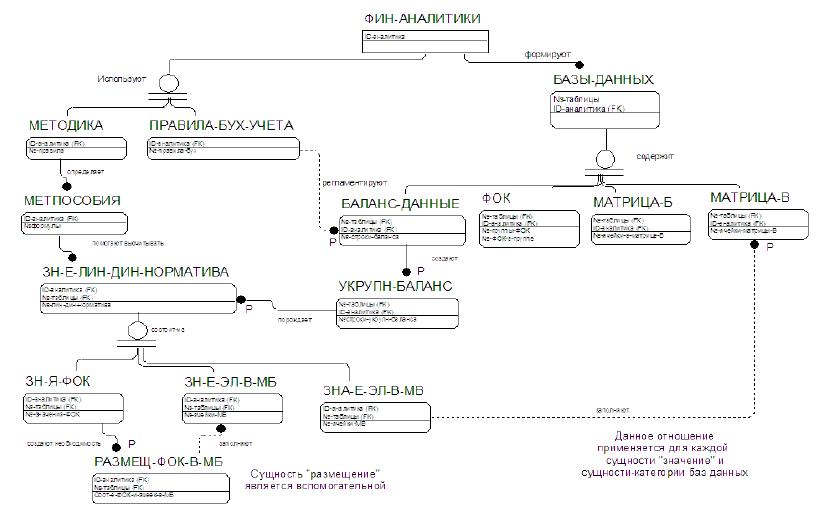

Рисунок 3 – Диаграмма IDEF1X
В таблице 2 приведены основные элементы диаграммы IDEF1X. Номера атрибутов смотреть в таблице 3.
Таблица 2. Основные элементы диаграммы IDEF1X
Сущности | Атрибуты | Отношения |
Финансовые аналитики Методика расчета финансовых показателей Методические пособия для построения динамического норматива Значение линейного динамического норматива Значения ФОК Значения матрицы Б Значения матрицы В Размещение ФОК в матрицу Б Правила бухгалтерского учета Базы данных Балансовые данные Укрупненный баланс ФОК Матрица Б Матрица В | 1 1,2 1,3 1,4,5 1,4,6 1,4,7 1,4,8 1,4,9 1,9 1,4 1,4,10 1,4,11 1,4,12,13 1,4,14 1,4,15 | Используют Формируют Определяет Помогают высчитывать Состоит из Создают необходимость Заполняют Порождает Регламентируют Формируют Содержит Создают Порождают Заполняют |
Таблица 3. Номера атрибутов
Номер | Атрибут |
1 | ID аналитика |
2 | № правила |
3 | № формулы |
4 | № таблицы |
5 | № линейного динамического норматива |
6 | № значения ФОК |
7 | № ячейки матрицы Б |
8 | № ячейки матрицы В |
9 | № правила бухгалтерского учета |
10 | № строки баланса |
11 | № строки укрупненного баланса |
12 | № группы ФОК |
13 | № ФОК в группе |
14 | № ячейки в матрице Б |
15 | № ячейки в матрице В |
Информационная модель разрабатывалась в нотации DFD (Data Flow Diagram) [3]. Диаграммы DFD-модели приведены на рис. 4, 5.

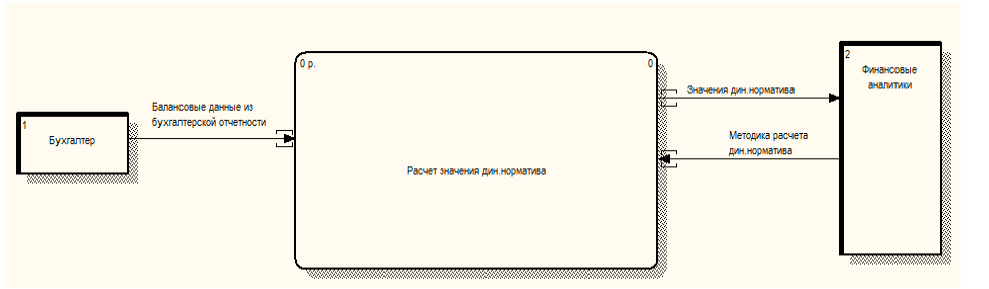

Рисунок 4 – Диаграмма DFD уровня А-0
Основными элементами данной модели являются:
- функциональные блоки (они взяты из диаграммы IDEF0);
- хранилища (в них содержатся и накапливаются данные, выявленные в ходе расчета ЛДН);
- внешние сущности (в данном случае это люди, которые участвуют в процессе).

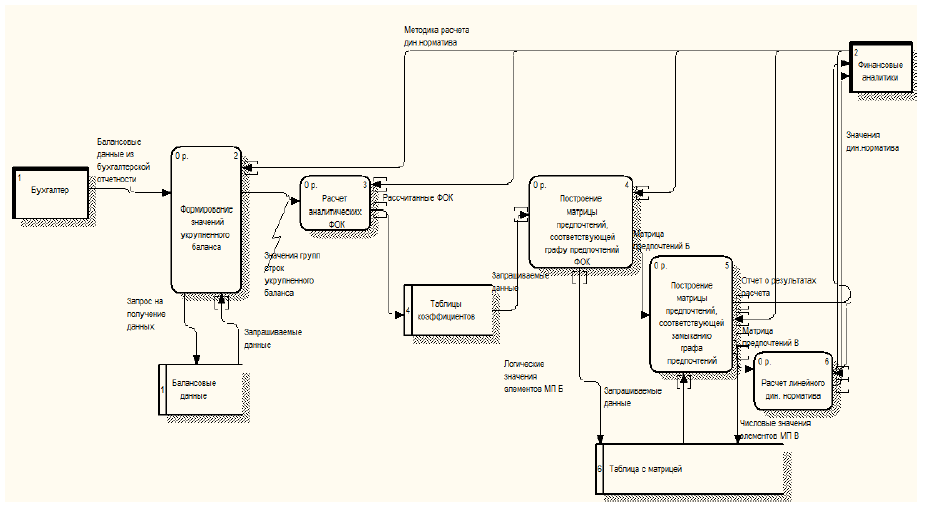

Рисунок 5 – Диаграмма DFD уровня А0
Разработанный комплекс моделей, включающий структурно-функциональную модель, информационную модель и семантическую модель данных, представляет собой основу для проектирования и разработки программного обеспечения, реализующего методику использования линейного и нелинейного динамических нормативов в рамках проведения финансово-экономического анализа деятельности предприятия.
