Algorithm for the numerical investigation of cathode processes of zinc electroextraction

Full Text

ВВЕДЕНИЕ

Электрическое цинкование применяется для получения покрытий, обладающих антикоррозионными свойствами, в автомобилестроении и авторемонтном производстве. В работе [1] гальваническое цинкование из сернокислого электролита рассматривается как процесс получения антикоррозионных покрытий. В работе [2] предложено рациональное использование цинковых покрытий для защиты труб от коррозии, предположение выдвинуто на основе анализа различных способов нанесения покрытий. Однако, кроме защитных свойств, данные покрытия обладают достаточной твердостью и износостойкостью, что позволяет использовать электрическое цинкование для восстановления изношенных поверхностей деталей машин. Так, в [3] отмечено следующее преимущество электрического цинкования перед горячим: отсутствие термического воздействия на детали, приводящего к изменению структуры и физико-механических свойств, осаждение покрытия с заданной толщиной, что позволяет минимизировать последующую механическую обработку. При этом покрытие, нанесенное таким способом, по механическим свойствам подобно чистому цинку, т. е. является относительно мягким и более пористым. Также следует отметить, что гальванические не содержат интерметаллических соединений (фаз) и держатся на защищаемом материале только за счет адгезии, т. е. налипания, тогда как получаемые методом горячего цинкования представляют из себя систему железо-цинковых сплавов с постепенно уменьшающимся содержанием железа по мере приближения к внешней стороне покрытия [4]. В работе [5] предлагаются усовершенствования процесса осаждения цинка на восстанавливаемые детали в авторемонтном производстве, позволяющие повысить надежность и прочность сцепления цинка с основой. Также получают гальванические покрытия и из сплавов, содержащих цинк, так, в [6, 7] исследуют свойства цинк-никелевых покрытий, полученных как из щелочных, так и из кислых электролитов. Гальванические способы восстановления имеют несколько разновидностей, из них наиболее распространены: кислые (сульфатные), слабокислые (хлоридные и хлорамонийные) и щелочные (цианидные и цинкатные). От состава и типа электролита зависит качество получаемого осадка, его структура, физико-механические свойства, адгезия с подложкой, виды и скорость протекания электрохимических процессов. Так, в работе [8] обозначено более 20 факторов, влияющих на выбор электролита. Таким образом, подбор электролита, параметров и времени обработки является нетривиальной задачей, требующей большого количества экспериментов, а математическое моделирование процесса электровыделения цинка может существенно уменьшить их количество. Моделирование гетерогенных процессов представляет собой отдельный вид задач, где константа скорости определяется характеристиками моделируемой гетерогенной системой: площадью реагирующей поверхности, которая зависит от шероховатости поверхности электрода и его однородности, состава электролита, значения водородного показателя.

В данной работе авторами предложен метод, позволяющий находить константы скоростей стадийных процессов, а также прогнозировать выход вещества по имеющемуся небольшому количеству экспериментальных данных выхода. Данный метод формулируется, решается и верифицируется на примере получения порошка цинка при электролизе раствора гидроксида натрия, содержащего тетрагидроксоцинкат натрия.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Постановка задачи

Выщелачивание руд, обедненных содержанием металлов, а также переработка отходов металлургической промышленности представляют собой один из альтернативных способов получения металла [9].

При выщелачивании руды, в зависимости от концентрации оксида натрия в растворе, цинк в электролите может содержаться как в качестве оксида цинка ZnO, так и в качестве соединения [Zn(OH)₄]^2-. В работе [10] показано, что 20 % концентрации раствора гидроксида натрия NaOH хватало, чтобы молярное отношение ионов гидроксильной группы OH^– к содержащемуся цинку Zn было достаточным для существования [Zn(OH)₄]^2-, при этом, если концентрация ионов гидроксильной группы OH^– мала, то соединение [Zn(OH)₄]^2- переходит в оксид цинка ZnO. Таким образом, процесс выщелачивания цинкосодержащей руды в 20 % растворе NaOH можно описать общей реакцией растворения вида

$2\mathrm{NaOH}+\mathrm{Zn}+2{\mathrm{H}}_2\mathrm{O}\to {\mathrm{Na}}_2\left[\mathrm{Zn}{\left(\mathrm{OH}\right)}_4\right]+{\mathrm{H}}_2$.

Непосредственно по поводу протекания приэлектродных реакций выделения цинка существуют различные мнения. Так, в обзоре [10], опирающемся на работу [11], приведено, что в процессе электроосаждения цинка соединение [Zn(OH)₄]^2- подвержено модификации в гидрированный Zn(OH)₂, при этом гидроксид цинка является нерастворимым основанием и, как следствие этого, его присутствие должно отмечаться в полученном осадке, однако в большинстве работ этого не наблюдается.

Для построения математической модели, описывающей прикатодные процессы, сформулируем следующие предположения:

1) Na₂[Zn(OH)₄] в электролите полностью диссоциирует на ионы

${\mathrm{Na}}_2\left[{\left(\mathrm{OH}\right)}_4\right]\to 2{\mathrm{Na}}^{+}+{\left[\mathrm{Zn}{\left(\mathrm{OH}\right)}_4\right]}^{2-}$.

Это справедливо при концентрации гидроксида натрия в растворе от 20 %.

2) Ионы натрия Na⁺ на электродах не разряжаются, накапливая с течением времени концентрацию в катодном пространстве и уменьшая ее в анодном.

3) На катоде происходит одновременное выделение водорода $2{\mathrm{H}}_2\mathrm{O}+2\mathrm{e}\to {\mathrm{H}}_{2}2{\mathrm{OH}}^{-}$ и цинка ${\left[\mathrm{Zn}{\left(\mathrm{OH}\right)}_4\right]}^{2-}+2e\to \mathrm{Zn}+4{\mathrm{OH}}^{-}$ в следующих стадийных реакциях

${\left[\mathrm{Zn}{\left(\mathrm{OH}\right)}_4\right]}^{2-}\stackrel{R_1}{\to }Z{n}^{2+}+4O{H}^{-}$, ${\mathrm{Zn}}^{2+}+2\mathrm{e}\stackrel{{\mathrm{k}}_2}{\to }\mathrm{Zn}$,

${\mathrm{H}}_2\mathrm{O}\stackrel{{\mathrm{k}}_3}{\to }{\mathrm{H}}^{+}+{\mathrm{OH}}^{-}$, ${\mathrm{H}}^{+}+{\mathrm{OH}}^{-}\stackrel{{\mathrm{R}}_4}{\to }{\mathrm{H}}_2\mathrm{O}$,

${\mathrm{H}}^{+}+\mathrm{e}\stackrel{{\mathrm{R}}_5}{\to }\mathrm{H}$, $\mathrm{H}+\mathrm{H}\stackrel{{\mathrm{k}}_6}{\to }{\mathrm{H}}_2$.

4) Несмотря на то, что данные конкурирующие реакции прямо не связаны между собой, скорости стадийных реакций

${\mathrm{R}}_{\mathrm{i}}={\mathrm{A}}_{\exp }\left(\frac{{\mathrm{BE}}_{\mathrm{перенапряжения}}}{\mathrm{RT}}\right)$,

где A и B некоторые константы, i = 1,5 экспоненциально зависят от перенапряжения на электродах, которое в нашем случае на катоде будет:

${\mathrm{E}}_{\mathrm{перенапряжения}}=\frac{\mathrm{RT}}{\mathrm{nF}}\ln \left({\mathrm{C}}_{{\mathrm{Zn}}^{2+}}{\mathrm{C}}_{{\mathrm{H}}^{+}}/\left({\mathrm{C}}_{\mathrm{H}}{\mathrm{C}}_{\mathrm{Zn}}\right)\right)$.

5) Структура металлического осадка определяется рядом факторов, таких как: состав раствора, наличие в нем примесей, предварительной подготовки поверхности, плотности тока и т. д. В работах [12-14] отмечен губчатый и пористый характер покрытия из осажденного цинка. Поэтому для моделирования осаждения цинка используем приближение пористой пленки. В случае пористой пленки считается, что она не оказывает сопротивления реагентом, подходящим к поверхности раздела сред, и не влияет на скорость реакции. В случае непористой пленки сопротивлением пограничного слоя можно пренебречь, считая основным сопротивление слоя выделившегося продукта. При этом, если процесс контролируется диффузией через пограничный слой, то скорость процесса

$\omega =\frac{D}{\delta }SC$,

где δ – толщина слоя продукта, S – площадь рабочего электрода. Толщину слоя продукта в приближении решения уравнения Яндера можно считать пропорциональной времени:

$\frac{\partial \delta }{\partial t}=\frac{K}{t}$ и ${\delta }^2=2Kt$.

6) Процесс ассоциации воды

${\mathrm{H}}^{+}+{\mathrm{OH}}^{-}\to {\mathrm{H}}_2\mathrm{O}$

в данной модели не учитывается, так как проведенные нами в работе [15] расчеты и анализ скоростей стадийных реакций при прогнозировании катодного выхода водорода при электролизе щелочного электролита показали очень мало отличимое от нуля значение константы скорости данного процесса.

Таким образом, математическая модель состоит из системы, описывающей электрохимические стадийные прикатодные реакции:

$$\begin{gathered} \left\{\begin{array}{l}\frac{\partial {\mathrm{C}}_{{\mathrm{H}}_2\mathrm{O}}}{\partial \mathrm{t}}=-k_3{C}_{H_{2}O} \\ \frac{\partial C_{H^{+}}}{\partial t}=k_3{C}_{H_{2}O}-k_5{C}_{Zn}{C}_H/\left(C_{Z{n}^{2+}}{C}_{H^{+}}\right)C_{H^{+}} \\ \frac{\partial C_H}{\partial t}=k_5{C}_{H^{+}}{C}_{Zn}{C}_H/\left(C_{Z{n}^{2+}}{C}_{H^{+}}\right)C_{Zn{\left(OH\right)}^{2-}}-k_6{C}_{H^{+}}{C}_{H^{+}} \\ \frac{\mathit{\partial }{\mathit{C}}_{{\mathit{H}}_{\mathit{2}}}}{\mathit{\partial }\mathit{t}}\mathit{=}{k}_{\mathit{6}}{C}_{{\mathit{H}}^{\mathit{+}}}{C}_{{\mathit{H}}^{\mathit{+}}} \\ \frac{\mathit{\partial }{\mathit{C}}_{\mathit{Z}{\mathit{n}}^{\mathit{2}\mathit{+}}}}{\mathit{\partial }\mathit{t}}\mathit{=}{k}_{\mathit{1}}{C}_{\mathit{Z}\mathit{n}}{C}_{\mathit{H}}\mathit{/}\left({C_{Zn}}^{2+}{C}_{H^{\mathrm{+}}}\right)C_{\mathit{Z}\mathit{n}{\mathit{\left(}\mathit{O}\mathit{H}\mathit{\right)}}^{\mathit{2}\mathit{-}}}\mathit{-}{k}_{\mathit{2}}{C}_{\mathit{Z}{\mathit{n}}^{\mathit{2}\mathit{+}}} \\ \frac{\mathit{\partial }{\mathit{C}}_{\mathit{Z}\mathit{n}}}{\mathit{\partial }\mathit{t}}\mathit{=}{k}_{\mathit{2}}{C}_{\mathit{Z}{\mathit{n}}^{\mathit{2}\mathit{+}}} \\ \frac{\mathit{\partial }{\mathit{C}}_{\mathit{Z}\mathit{n}{\left(OH\right)}^{\mathit{2}\mathit{-}}}}{\mathit{\partial }\mathit{t}}\mathit{=}\mathit{-}{k}_{\mathit{1}}{C}_{\mathit{Z}\mathit{n}}{C}_{\mathit{H}}\mathit{/}\left(C_{Z{n}^{2+}}{C}_{H^{+}}\right)C_{\mathit{Z}\mathit{n}{\mathit{\left(}\mathit{O}\mathit{H}\mathit{\right)}}^{\mathit{2}\mathit{-}}}\mathit{-}\frac{{\mathit{D}}_{\mathit{Z}\mathit{n}{\mathit{\left(}\mathit{O}\mathit{H}\mathit{\right)}}^{\mathit{2}\mathit{-}}}}{\sqrt{\mathit{2}\mathit{K}\mathit{t}}}\left(C_{Zn{\left(OH\right)}^{2-}}-C_0\right)k_{\mathit{7}} \\ \\ \end{array}\right. \end{gathered}$$ (1)

Здесь ${\mathrm{D}}_{\mathrm{Zn}{\left(\mathrm{OH}\right)}^{2-}}$ – это диффузия ионов $\mathrm{Zn}{\left(\mathrm{OH}\right)}^{2-}$ через пористую пленку осадка, ${\mathrm{C}}_0$ – концентрация данных ионов $\mathrm{Zn}{\left(\mathrm{OH}\right)}^{2-}$ в объеме электролита. Данная запись кинетических уравнений, описываемых задачами Коши, подразумевает положительность констант скоростей реакций  ${\mathrm{k}}_{\mathrm{i}}\ge 0$, i = 1,…,7, коэффициента пропорциональности K ≥ 0 и значений концентраций ,

j = { H₂0, Zn, H, Zn²⁺, C_H+, H₂, Zn(OH)^2- }.

Расчет массы осажденного цинкового осадка рассчитывается исходя из концентрации цинка и объема пленки:

${\mathrm{M}}_{\mathrm{Zn}}={\mathrm{C}}_{\mathrm{Zn}}\mathrm{S}\sqrt{2\mathrm{KT}}*65, 38$, (2)

где – T конечное время расчетов.

Начальное приближение скоростей реакций выбирается исходя из соотношения между скоростями стадийных реакций, стехиометрических чисел и скорости лимитирующей реакции. При этом в случае наличия двух конкурирующих цепочек прикатодных реакций, одна из которых протекает с выделением твердой фазы, отмечаются более сложные кинетические закономерности, и, следовательно, рассчитываемые таким образом начальные приближения для констант скоростей обладают большей погрешностью.

Начальные значения для концентраций заряженных частиц рассчитываются с учетом сделанных ранее предположений на момент состояния системы до подачи напряжения на электроды.

Решение задачи по поиску констант скоростей прикатодных электрохимических процессов и прогнозированию выхода строится на минимизации функционала:

$\sum _{l=1}^n\sum _{v=1}^n{\left(C_{1,v}^{эксперимент}-C_{1,v}^{расчётные}\right)}^2$.

Здесь l отвечает за суммирование по времени, v же отвечает за суммирование по веществам, концентрации которых известны из экспериментов на определенные моменты времени $T_1$, l = 1,…,n.

В идеале желательно иметь данные как по водороду, так и по массе осаждаемого осадка, но, как правило, это – масса осаждаемого вещества в нескольких временных точках, и функционал приобретает вид:

$\mathrm{M}(\mathrm{K}, {\mathrm{k}}_1,..., {\mathrm{k}}_7)=\sum _{\mathrm{l}=1}^{\mathrm{n}}{\left({\mathrm{M}}_{\mathrm{Zn},\mathrm{l}}^{\mathrm{эксперименты}}-{\mathrm{M}}_{\mathrm{Zn},\mathrm{l}}^{\mathrm{расчетные}}\right)}^2$ (3)

Численный алгоритм исследования катодных процессов

В настоящей работе показано применение метода численной оптимизации к решению обратной задачи, возникающей при прогнозировании выхода вещества в твердой фазе по току, в случае наличия двух параллельных прикатодных реакций, прямо не связанных между собой, на примере осаждения цинка с сопутствующем выделением водорода. Предложенный алгоритм базируется на методе прямого поиска численной оптимизации, дополненного проверкой ограничений, и методе Рунге-Кутты, применяемого для решения кинетической системы уравнений, описывающей стадийные электрохимические реакции.

Данный алгоритм опирается на расчет значений функционала (3), от которого ищется минимум. Значение данного функционала вычисляется путем численного решения системы кинетических уравнений (1) методом Рунге-Кутта четвертого порядка и соотношения (2). Из семейства явных методов Рунге-Кутта четвертого порядка был выбран метод, называемый классическим методом Рунге-Кутта четвертого порядка. Точности четвертого порядка в целом достаточно для соответствия точности снятия экспериментальных данных. Для описания его реализации к данной задаче введем следующие обозначения:

$\overline{\mathrm{U}}\left(t\right)={\left(C_{H_{2}O}, C_{H^{+}}, C_H, C_{H_2}, C_{Zn{\left(OH\right)}^{2-}}, C_{Zn}\right)}^T$,

$\overline{\mathrm{K}}=\left(k_1, k_2, k_3, k_5, k_6, k_7. K\right)$,

$\overline{\mathrm{F}}\left(t, \overline{K}, \overline{U}\right)={\left({\mathrm{f}}_1(\mathrm{t},\overline{ \mathrm{K}}, \overline{\mathrm{U}}), f_2(t,\overline{ K}, \overline{U}), f_3(t,\overline{ K}, \overline{U}), f_4(t,\overline{ K}, \overline{U}), f_5(t,\overline{ K}, \overline{U}), f_{\mathit{6}}(t,\overline{ K}, \overline{U}), f_7(t,\overline{ K}, \overline{U})\right)}^T$

Здесь ${\left(\overline{)°}\right)}^T$ – операция транспонирования, а функции ${\mathrm{f}}_1(\mathrm{t},\overline{ \mathrm{K}}, \overline{\mathrm{U}}), f_2(t,\overline{ K}, \overline{U}), f_3(t,\overline{ K}, \overline{U}), f_4(t,\overline{ K}, \overline{U}), f_5(t,\overline{ K}, \overline{U}), f_{\mathit{6}}(t,\overline{ K}, \overline{U}), f_7(t,\overline{ K}, \overline{U})$

соответствуют правым частям системы (1):

${\mathrm{f}}_1(\mathrm{t},\overline{ \mathrm{K}}, \overline{\mathrm{U}})=-k_3{C}_{H_{2}O}$,

$f_2(t,\overline{ K}, \overline{U})={\mathrm{k}}_3{\mathrm{C}}_{{\mathrm{H}}_2\mathrm{O}}-{\mathrm{k}}_5{\mathrm{C}}_{\mathrm{Zn}}{\mathrm{C}}_{\mathrm{H}}/\left({\mathrm{C}}_{{\mathrm{Zn}}^{2+}}{\mathrm{C}}_{{\mathrm{H}}^{+}}\right){\mathrm{C}}_{{\mathrm{H}}^{+}}$,

$f_3(t,\overline{ K}, \overline{U})={\mathrm{k}}_5{\mathrm{C}}_{{\mathrm{H}}^{+}}{\mathrm{C}}_{\mathrm{Zn}}{\mathrm{C}}_{\mathrm{H}}/\left({\mathrm{C}}_{{\mathrm{Zn}}^{2+}}{\mathrm{C}}_{{\mathrm{H}}^{+}}\right)-{\mathrm{k}}_6{\mathrm{C}}_{{\mathrm{H}}^{+}}{\mathrm{C}}_{{\mathrm{H}}^{+}}$;

$f_4(t,\overline{ K}, \overline{U})={\mathrm{k}}_6{\mathrm{C}}_{{\mathrm{H}}^{+}}{\mathrm{C}}_{{\mathrm{H}}^{+}}$;

$f_5(t,\overline{ K}, \overline{U})=-\frac{{\mathrm{D}}_{\mathrm{Zn}{\left(\mathrm{OH}\right)}^{2-}}}{\sqrt{2\mathrm{Kt}}}\left({\mathrm{C}}_{\mathrm{Zn}{\left(\mathrm{OH}\right)}^{2-}}-{\mathrm{C}}_0\right){\mathrm{k}}_7-{\mathrm{k}}_1{\mathrm{C}}_{\mathrm{Zn}}{\mathrm{C}}_{\mathrm{H}}/\left({\mathrm{C}}_{{\mathrm{Zn}}^{2+}}{\mathrm{C}}_{\mathrm{Zn}{\left(\mathrm{OH}\right)}^{2-}}\right)$

$f_{\mathit{6}}(t,\overline{ K}, \overline{U})={\mathrm{k}}_1{\mathrm{C}}_{\mathrm{Zn}}{\mathrm{C}}_{\mathrm{H}}/\left({\mathrm{C}}_{{\mathrm{Zn}}^{2+}}{\mathrm{C}}_{{\mathrm{H}}^{+}}\right){\mathrm{C}}_{\mathrm{Zn}{\left(\mathrm{OH}\right)}^{2-}}-{\mathrm{k}}_2{\mathrm{C}}_{{\mathrm{Zn}}^{2+}}$

$f_7(t,\overline{ K}, \overline{U})={\mathrm{k}}_2{\mathrm{C}}_{{\mathrm{Zn}}^{2+}}$

Так, система (1) перепишется в векторном виде:

$\frac{\mathrm{d}\overline{\mathrm{U}}\left(\mathrm{t}\right)}{\mathrm{dt}}=\overline{F}\left(t,\overline{ K}, \overline{U}\right)$, где $t_0\le t\le T$.

Здесь $T$ – максимальное значение времени, на котором было зафиксировано экспериментальное значение. Покроем отрезок времени $\left(t_0, T\right)$ сеткой

${\omega }_n=\left\{t_0, t_1, t_2, ..., t_i=t_0+ih, ..., t_n=T\right\}$,

где $h=t_{i+1}=t_i=const$. Значения в половинных узлах сетки будем обозначать как:

$t_{i+\frac{1}{2}}=t_i+h/2$.

В узлах сетки ${\omega }_n$ введем сеточные функции ${\overline{U}}_i=\overline{U}\left(t_i\right)$ и ${\overline{F}}_i\left(t_i, \overline{K}, {\overline{U}}_i\right)$ соответствующие численному решению разностной задачи:

${\overline{U}}_{i+1}={\overline{U}}_i+h\overline{d_i}$.

Здесь

$\overline{d_i}=\left({\overline{d}}_i^{\left(1\right)}+2{\overline{d}}_i^{\left(2\right)}+2{\overline{d}}_i^{\left(3\right)}+{\overline{d}}_i^{\left(4\right)}\right)$,

${\overline{d}}_i^{\left(1\right)}={\overline{F}}_i\left(t_i, \overline{K}, {\overline{U}}_i\right)$,

${\overline{d}}_i^{\left(2\right)}={\overline{F}}_i\left(t_{i+\frac{1}{2}}, \overline{K}, {\overline{U}}_i+h*{\overline{d}}_i^{\left(1\right)}/2\right)$,

${\overline{d}}_i^{\left(3\right)}={\overline{F}}_i\left(t_{i+\frac{1}{2}}, \overline{K}, {\overline{U}}_i+h*{\overline{d}}_i^{\left(2\right)}/2\right)$,

${\overline{d}}_i^{\left(4\right)}={\overline{F}}_i\left(t_{i+1}, \overline{K}, {\overline{U}}_i+h*{\overline{d}}_i^{\left(3\right)}\right)$.

Сам алгоритм расчета минимума происходит итерационно по каждой из констант (которые далее в описании считаются независимыми координатами).

Первый шаг метода заключается в исследующем поиске вокруг базисной точки $g(K, k_1, ... k_i, ..., k_7)$ по вектору приращений $H\left(h, h_1, ..., h_7\right)$, где $h_i$ – это шаг по координате $k_i$, i = 1,…,7. Для осуществления данного этапа по каждой координате отдельно рассчитываются значения функционала (3) в трех точках: непосредственно в точке $g(K, k_1, ..., ..., k_7)$, и точках, отстоящих от нее на шаг по исследуемой координате. Затем точку, в которой функционал принимает минимальное значение, принимаем за новую базисную точку. Данные итерации продолжаются до тех пор, пока базисная точка не перестанет меняться. При этом в алгоритм расчета закладывается, что точка, в которой значение координаты или любой из концентраций при расчете становится меньше нуля, исключается из рассмотрения.

Например, для координаты, отвечающей за коэффициент пропорциональности K в точках

$g(K, k_1, ..., ..., k_7)$,

$g_1(K+h, k_1, ..., ..., k_7)$,

$g_2(K-h, k_1, ..., ..., k_7)$,

здесь $K-h\ge 0$ вычисляется функционал (3). Далее за новое значение координаты K принимаем то из значений $K$, $K+h$, и $K-h$, при котором значение функционала (3) принимает минимум. При этом, если $K-h<0$, то данная точка убирается из рассмотрения. Пересчет продолжается до тех пор, пока значение координаты K не перестанет меняться, после чего осуществляется переход к следующей координате.

После расчета по последней координате получается новая точка $g\text{'}$, которая может как совпадать с первоначальной точкой $g\text{'}=g$, так и отличаться от нее $g\text{'}\ne g$.

Затем, если первоначальная базисная точка совпадает с вновь получившейся точкой $g\text{'}=g$, то уменьшаем значения компонент вектора покоординатных приращений и продолжаем поиск вокруг базисной точки. В противном случае, когда $g\text{'}\ne g$, осуществляется поиск по образцу. В нем за новую базисную точку берутся значения $g\text{'}$, $g+2*\left(g-g\text{'}\right)$, при которых, опять-таки, значение функционала (3) минимально. Условием выхода является ограничение на размер компонент вектора приращений H.

При расчете целевой функции использовался численный метод из семейства методов Рунге-Кутта четвертого порядка точности, т. е. его погрешность составляет $O\left(∆t^4\right)$, где t – шаг по времени. Для поиска целевой функции использовался метод Хука-Дживса, его точность определяется путем задания ограничения возможного уклонения расчетного значения параметров от значений параметров, определяющих минимум ${\epsilon }_i$. Таким образом, погрешность метода представляет $ma{x}_i\left(∆t^4, {\epsilon }_i\right)$.

Результаты численных расчетов

Численный алгоритм, реализующий поставленную математическую постановку осаждения цинкового порошка, верифицирован на натурном эксперименте, описанном в [16]. В ней исследовалось влияние приложенного напряжения на приэлектродные процессы электроосаждения цинка в растворах гидроксида натрия на катоде из нержавеющей стали. Концентрация ионов цинка $Z{n}^{2+}$ в приготовленном растворе составляет 10 г/л. Рабочий электрод сделан из нержавеющий стали и имеет площадь в 1 см². Воспользуемся условиями эксперимента для вывода начальных условий:

1000 грамм/л раствора дает 80 %

${\overline{){\mathrm{C}}_{\mathrm{NaOH}}}}_{\mathrm{t}=0}$ дает 20 %

Таким образом,

${\overline{){\mathrm{C}}_{\mathrm{NaOH}}}}_{\mathrm{t}=0}=\frac{1000*0,2}{0,8}=$250 грамм/л ≈ 6,25 моль/л.

Молярная масса цинка 65,38 г/моль, и концентрация в 10 г/л дает приблизительно 0,153 моль/л, и, следуя реакции растворения

$2\mathrm{NaOH}+\mathrm{Zn}+{\mathrm{Na}}_2\left[\mathrm{Zn}{\left(\mathrm{OH}\right)}_4\right]\to 2{\mathrm{Na}}^{+}+{\left[\mathrm{Zn}{\left(\mathrm{OH}\right)}_4\right]}^{2-}+{\mathrm{H}}_2$

будем иметь ${\overline{){\mathrm{C}}_{\mathrm{Zn}{\left(\mathrm{OH}\right)}^{2-}}}}_{t=0}$ ≈ 0,153 моль/л.

При этом 0,153 моль/л цинка связывает всего ≈ 0,306 моль/л ионов гидроксильной группы, остальные 5,944 моль/л участвуют в реакции диссоциации $\mathrm{NaOH}\to {\mathrm{Na}}^{+}+{\mathrm{OH}}^{-}$, таким образом, ${\overline{){\mathrm{C}}_{{\mathrm{OH}}^{-}}}}_{t=0}$ ≈ 5,944 моль/л.

Напрямую начальная концентрация гидроксильного иона не участвует в выделенных нами прикатодных стадийных реакциях, но ионное произведение воды показывает, что при обычных условиях и ${\overline{)C_{H^{+}}}}_{t=0}$ ≈ 0,168^-14 моль/л. Цинк связан гидроксидной группой, и значение ионной концентрации возьмем близким к «нулю», с учетом того, что осаждение металлов происходит вокруг зародышей, электрохимические процессы стадии образования зародышей (адатомов) отличаются от стадии их роста, которая нас фактически и интересует ${\overline{)C_{Z{n}^{2+}}}}_{t=0}\approx 0$, концентрация же атомов цинка взята равной «нулю» ${\overline{)C_{Zn}}}_{t=0}=0$.

Концентрацию воды возьмем

${\overline{){\mathrm{C}}_{{\mathrm{H}}_2\mathrm{O}}}}_{t=0}\approx 750\frac{грамм}{л}:18\frac{г}{моль}\approx 41,7$моль/л,

при обычных условиях в воде содержится $C_{H_2}{/}_{t=0}\approx 4,29*{10}^{-7}$ Ммоль/л, далее возьмем ${\overline{){\mathrm{C}}_{\mathrm{H}}}}_{t=0}\approx 0$, c учетом необходимого наличия зародышей.

В работе [16] показаны экспериментальные данные по выходу цинка в %, рассчитанных по приведенной в ней следующей формуле:

$n_{Zn}=\frac{m_i-m_0}{1.22\times I\times t}\times 100\%$,

где $m_0$ – первоначальная масса катода в г, $m_i$ – масса катода с осажденным на нем цинком в i-й момент времени, показатели снимались через каждые 10 минут, I – сила тока в A, а t = 10 * i / 60. Так как в статье [16] не приведены данные по выходу водорода, то будем строить функционал только по известной массе осажденного цинка.

Результаты расчетов верифицировались путем сравнения с экспериментальными данными работы (16), результаты сравнения приведены в таблице 1. Расчеты показали наибольшее расхождение в начале процесса электролиза. Из этого можно заключить, что фаза образования зародышей оказывает влияние на начальной стадии, и с разрастанием кристаллов цинка ее влияние уменьшается. Таким образом, на начальной стадии разрастания кристаллов цинка водород выделяется как на электроде, так и на поверхности кристаллов цинка, что делает поверхность сильно неоднородной. И, соответственно, более точную информацию по развитию начальной стадии можно было бы получить при учете данных о выходе водорода.



Таблица 1. Диапазоны получаемой экспериментально массы Zn и расчетных значений при силе тока в 500 А по экспериментальным данным в t = 1 час.

T, min	Диапазон экспериментальных данных [16]	Расчетные значения
10	0.4371-0.46	0.315
20	1.22-1.38	0.893
40	2.765-2.928	2.58
60	4.514-4.638	4.635
70	5.508-5.693	5.84
100	8.13-8.54	9.1

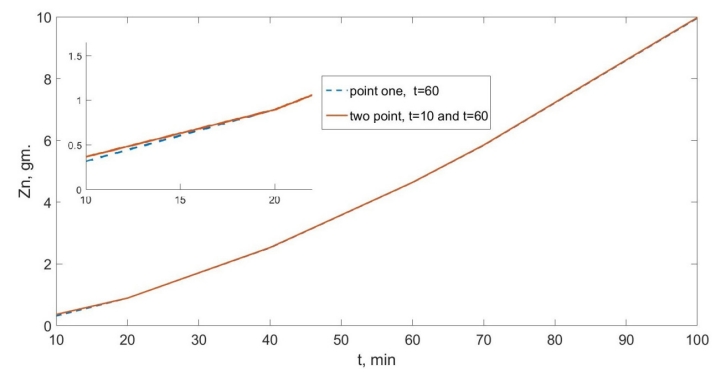

Также было проведено исследование влияния количества взятых точек и показано, что оно не оказывает решающего влияния на погрешность. В работе [15] этот вопрос исследовался для процессов выделения вещества в газовой фазе, когда применялось приближении неизменности и однородности площади электрода. Процесс отложения цинкового осадка на электрод показан на рисунке (1). На нем приведено сравнение рассчитываемых данных при силе тока 500А в двух случаях: расчеты приводились по одной точке t = 1 час, и по двум точкам (t = 1 час и t = 10 мин).



Рисунок 1. Расхождение результатов расчетов в зависимости от количества выбранных точек.



ЗАКЛЮЧЕНИЕ И ВЫВОДЫ

В работе представлен численный алгоритм нахождения констант скоростей гетерогенных процессов для последующего их исследования. Данный алгоритм верифицирован на задаче прогнозирования выделения цинка при параллельной реакции выхода водорода. Алгоритм расчетов верифицирован на экспериментальных данных по массе осажденного цинка, и показал хорошее согласие с экспериментальными данными. Расчеты показали, что на начальной стадии большое влияние имеет стадия разрастания зародышей и, соответственно, происходит различие в скорости образования водорода на поверхности стали, из которой сделан электрод, и поверхности кристалла цинка. В дальнейшем для развития модели представляет интерес исследование фазы появления зародышей (анатомов) и включение наиболее влияющих процессов зародышеобразования в математическую модель.

Так как константы скоростей зависят от факторов, свойственных непосредственно исследуемым системам, таких как неоднородность и шероховатость поверхности электрода, коэффициент переноса заряженных частиц, концентрации электролита, то представляется нецелесообразной верификация алгоритма путем сравнения скоростей процессов, определенных для других систем. При этом найденные константы скоростей могут быть использованы для расчетов по моделям большей размерности при вычислении пространственных характеристик электротехнической системы.
